- 東風天錦18噸檢衡車-匯斯誠牌DWJ5180JJHD5型計量檢衡車（國五吊機型）
- 發表于：2018-08-26 分類：二軸計量檢衡車 瀏覽次數： 來源于：原創
車輛外觀
東風天錦18噸計量檢衡車由底盤,砝碼,砝碼架,起重機,車箱組成,車廂整體為紅色，車箱底部輔設≥5mm厚的防滑鋼；車廂橫梁、縱梁連接為鉚接結構。吊機后置，可加裝操作平臺，整體型副車架，配裝工具箱、備胎架。
車輛底盤
本車采用東風天錦原裝底盤，東風康明斯ISB210 50國五210馬力發動機，動力強勁，性能可靠，軸距5000MM，275/80R22.5輪胎，外形尺寸9000×2500×3650MM，帶原廠ABS。
車輛上裝
起重機為HB120型，******起升載荷5000KG，臂體為進口型材，一次成型六邊形，焊縫僅一條，吊臂鋼板為700型高強度鋼板，油泵為進口知名品牌，主要閥、鎖件及硬管、接頭為進口知名品牌。標配8個砝碼，可根據客戶需求增加。
工藝特點
1.轉臺結構，變截面等應力箱型框架結構，采用高強度鋼全焊接。
2.液壓系統，采用柱塞泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理。
3.控制，常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4.回轉機構，齒輪齒條式，全液壓。
5.伸縮臂，伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-7米區間任意臂長長度。
6.安全裝置，液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖。
配置參數
|
【整車技術參數】 |
|||
|
產品商標 |
公告批次 |
||
|
產品名稱 |
產品型號 |
||
|
總質量(Kg) |
罐體容積(m3) |
|
|
|
額定載質量(Kg) |
|
外形尺寸(mm) |
|
|
整備質量(Kg) |
貨廂尺寸(mm) |
||
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
鞍座最大載質量(Kg) |
|
|
|
接近角/離去角(°) |
前懸/后懸(mm) |
||
|
軸荷(Kg) |
最高車速(Km/h) |
||
|
備注 |
1.主要用于技術監督局或計量檢測所配備檢測汽車衡器專用移動式計量檢定車;2.選裝質量相等外形為圓形或矩形砝碼(根據汽車衡來選裝),砝碼可選用質量 1000kg 級別或 2000kg 級別的;3.側防護裝置所用材料為鋁材質,與車架螺栓連接,后下部防護裝置所用材料為Q235,與車架焊接固定,截面尺寸為:120×60×2400(mm),離地高470mm;4.選裝不同的貨箱欄板結構,選裝后部操作平臺形式,隨底盤選裝前霧燈;5.選裝起重機型號,最大起重載荷,自重分別為(SQ5ZK、HB100、F110、PK10000),5600kg,1980kg/(SQ6.3ZK、HB120、F120、PK12000),6100kg,2430kg;6.裝有ABS, ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司;7.安裝具有衛星定位功能的行車記錄儀;8.僅選用底盤5000mm、4700mm、4500mm軸距, 軸距與后懸對應關系(總長=前懸+軸距+后懸):9000=1430+5000+2570;8500=1430+4700+2370;8200=1430+4500+2270;7900=1430+4500+1970 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
底盤名稱 |
||
|
商標名稱 |
生產企業 |
||
|
軸數 |
輪胎數 |
||
|
軸距 (mm) |
|||
|
輪胎規格 |
|||
|
鋼板彈簧片數 |
前輪距(mm) |
||
|
燃料種類 |
后輪距(mm) |
||
|
排放依據標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
ISD210 50 ISD180 50 EQH180-53 ISB180 50 ISB210 50 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 4500 4752 5900 5900 |
155 132 132 132 155 |

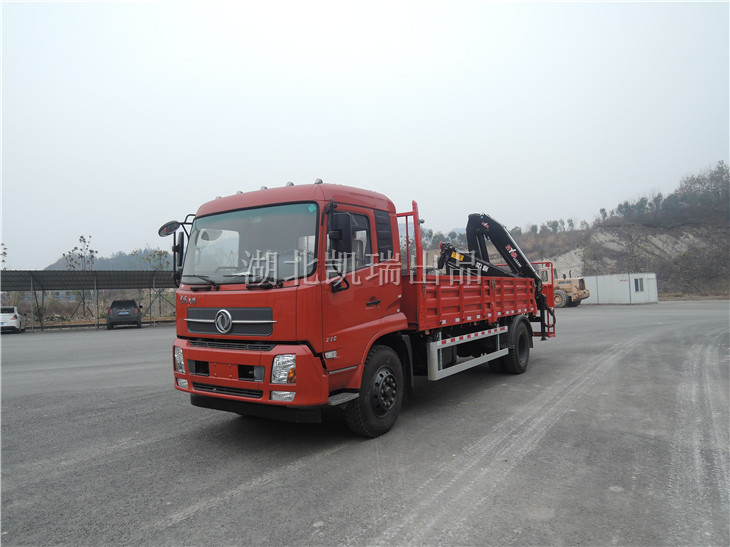

DWJ5180JJHD5型計量檢衡車（左前）

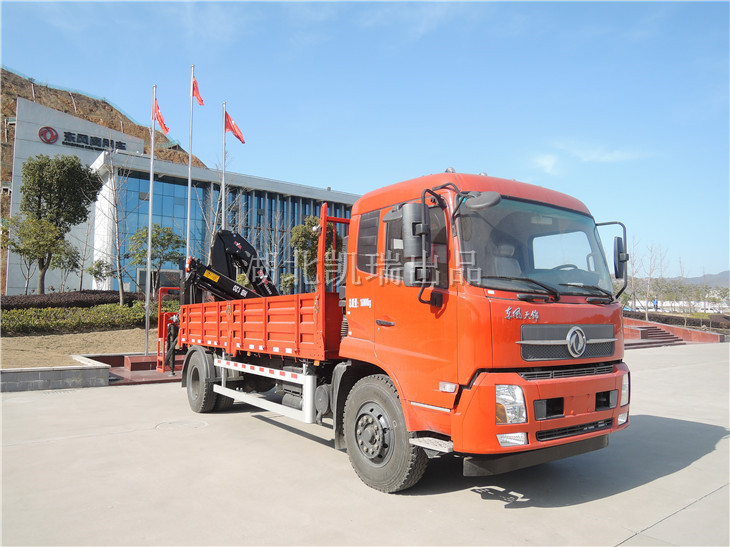

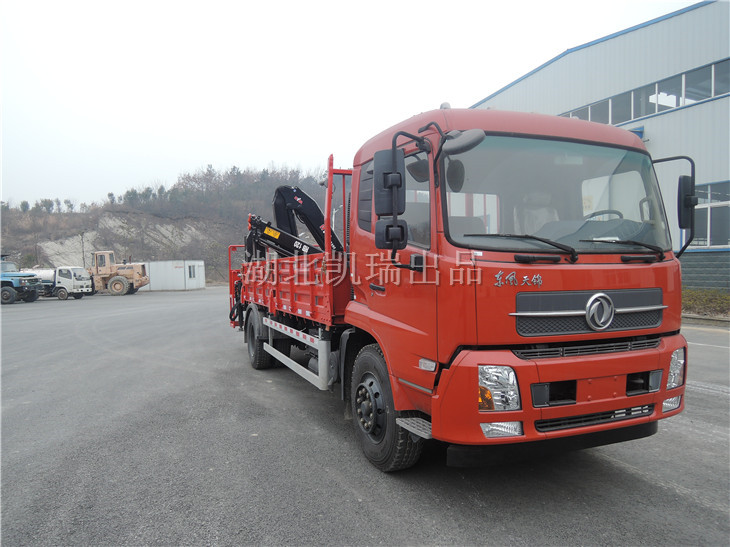

DWJ5180JJHD5型計量檢衡車（右前）
DWJ5180JJHD5型計量檢衡車（左）

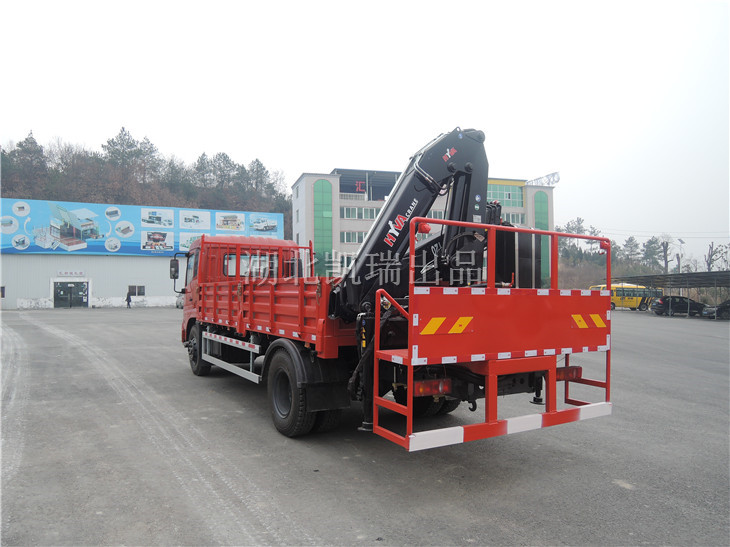

DWJ5180JJHD5型計量檢衡車（左后）

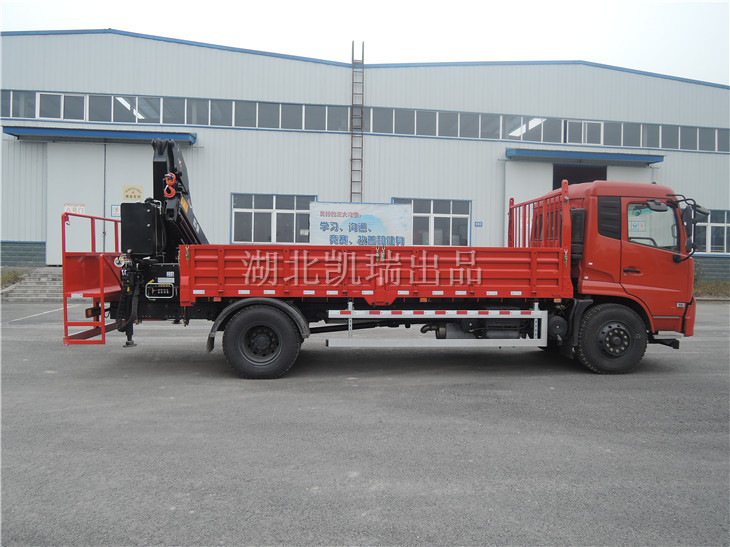

DWJ5180JJHD5型計量檢衡車（右）
DWJ5180JJHD5型計量檢衡車（右后）
DWJ5180JJHD5型計量檢衡車（正后）
