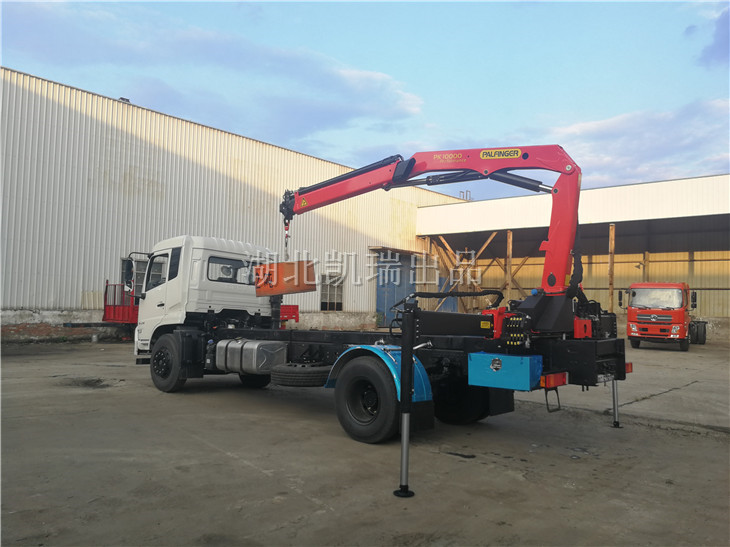

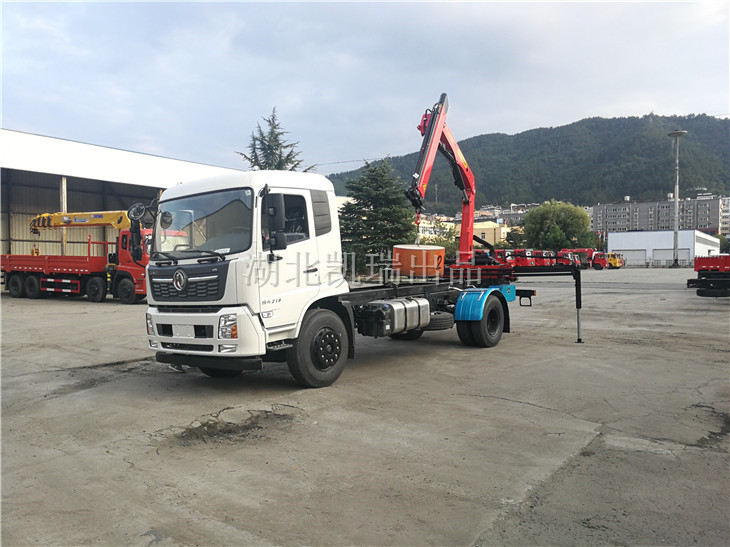

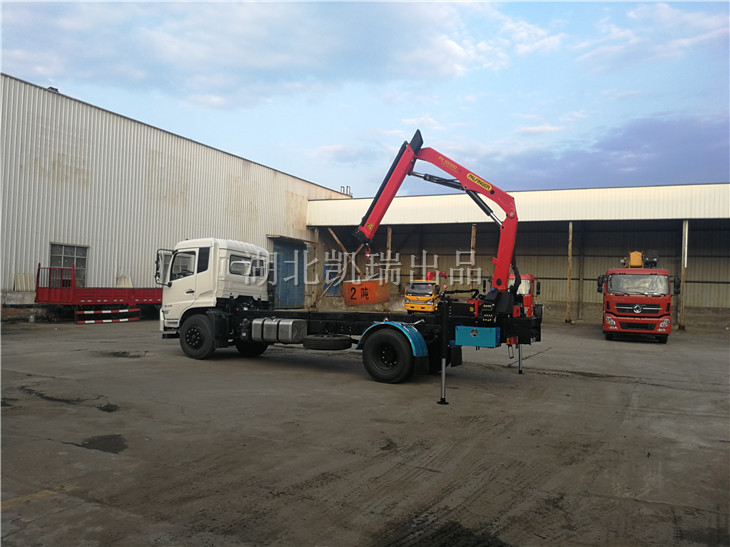

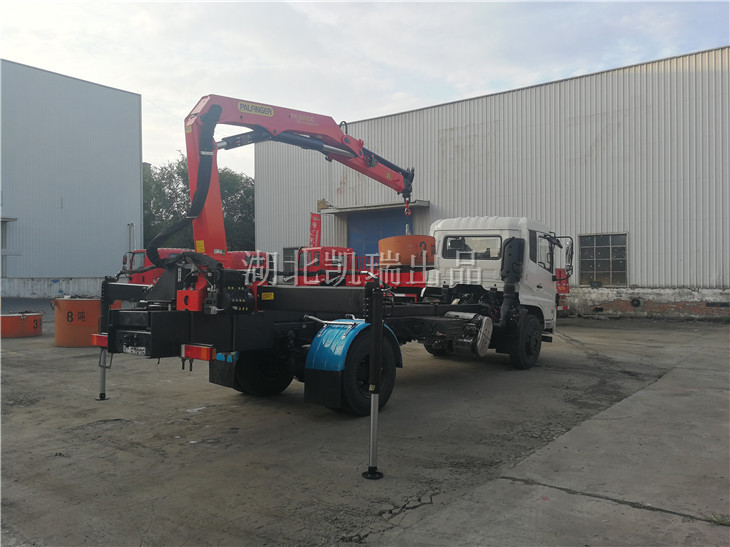

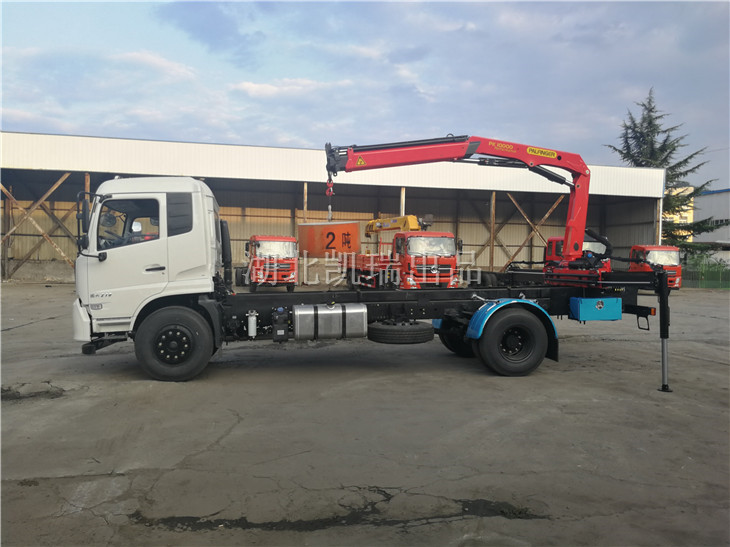

DWJ5180JJHD6計量檢衡車(PK10000吊機)
A、車體部分
1、整車型號:DWJ5180JJHD6計量檢衡車;
2、配置倒車影像系統;
3、安裝具有衛星定位功能的行駛記錄儀,ABS(制動防抱死系統),加裝空調
4、柴油發動機:東風康明斯發動機有限公司B6.2NS6B210 國六排放,功率≥154 kW,排量:6200ml;
5、底盤:東風天錦DFH1180EX8;
6、整備質量:≥17805kg;
7、驅動形式:4*2驅動;
8、外形尺寸:9000×2500×3350(mm);
9、軸距:5000(mm);
10.變速箱:5檔變速箱;
11、總質量:18000kg;
12、駕駛室準乘人數:3;
13、輪胎規格:10.00R20;
B、車廂部分
1、砝碼架配置:砝碼架高度要達到砝碼高度的1/3,按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。配備隨車工具箱;
2、車廂與車頭為同色油漆;
3、車箱底部輔設≥5mm厚的防滑鋼板;
C、起重機部分
1、吊機后置,帶操作平臺
2、折臂式PK10000,最大起重量≥5000kg,臂體為進口型材,一次成型六邊形,焊縫僅一條
3、回轉角度:≥400°
4、吊臂幅度≥8.0米
5、在吊臂伸展最長時,起重量≥1120 kg
6、吊機配置要求:
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具(鐵鏈式)與所配砝碼起吊架必須匹配
8、起重機產地:奧地利
起重機性能參數
400°回轉,齒輪齒條式,全液壓。
1、轉臺結構
變截面等應力箱型框架結構,采用高強度鋼全焊接。
2、液壓系統
采用柱塞泵泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作,液壓傳動機構設計合理;
3、控制
常規控制,通過安裝吊機左右兩側的操縱桿控制,起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式,全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計,采用高強度結構鋼制造,由2組變幅和2節伸縮臂組成,臂的截面為六邊形,使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現,可以實現0-8.0米區間任意臂長長度。
6、安全裝置
液壓系統:液壓平衡閥、液壓溢流閥、液壓雙向鎖;
7、吊鉤
起重機參數
1、最大起重量(kg) |
5000(理論值) |
|||
2、最大起重力矩(T.M) |
9.6 |
|||
3、工作壓力(bar) |
315 |
|||
4、液壓系統推薦流量(L/min) |
30 |
|||
5、回轉范圍(度) |
400 |
|||
6、起重機自重(kg) |
1129 |
|||
7、起升性能參數 |
幅度(m) |
4.4 |
6.1 |
8.0 |
起重質量(KG) |
2080 |
1490 |
1120 |
