一、方案設計
1、車輛選型
選用JX6533P-M6江鈴全順客車底盤改裝成JDF5031XLLJ6疫苗冷鏈車,采用汽油燃料,該車型外觀大方,車內空間充裕,動力性能好,滿足第六階段排放標準,在市區內通行不受任何限制。

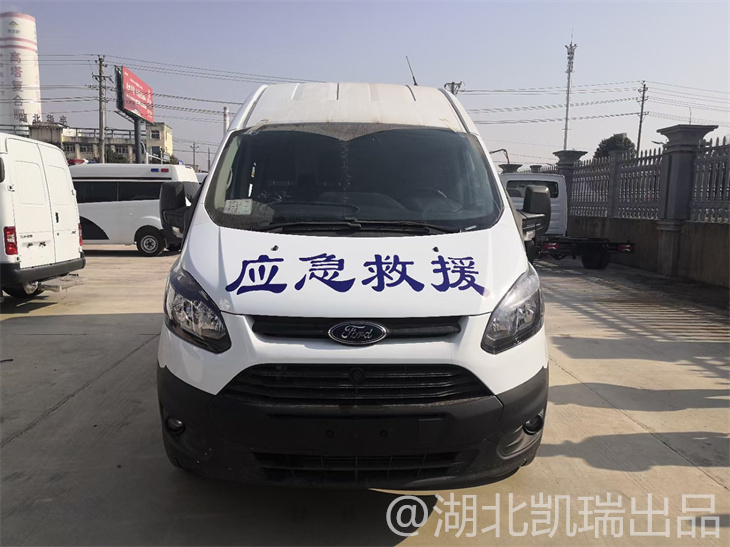

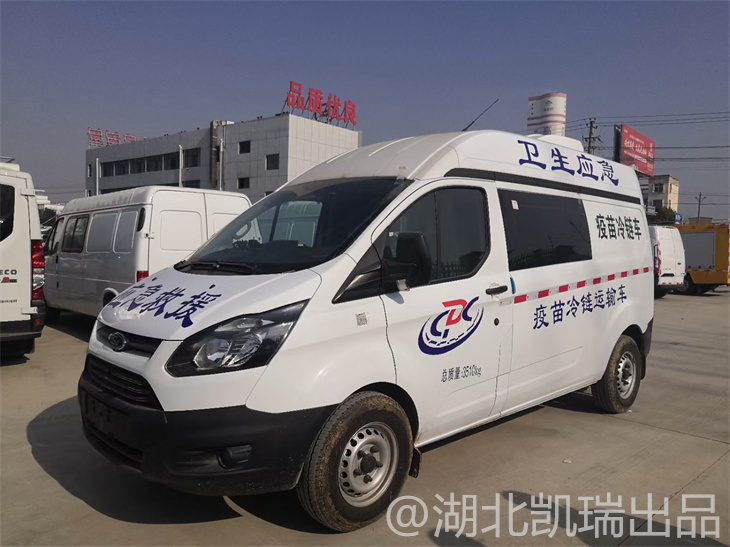

V362汽油雙排疫苗冷鏈車

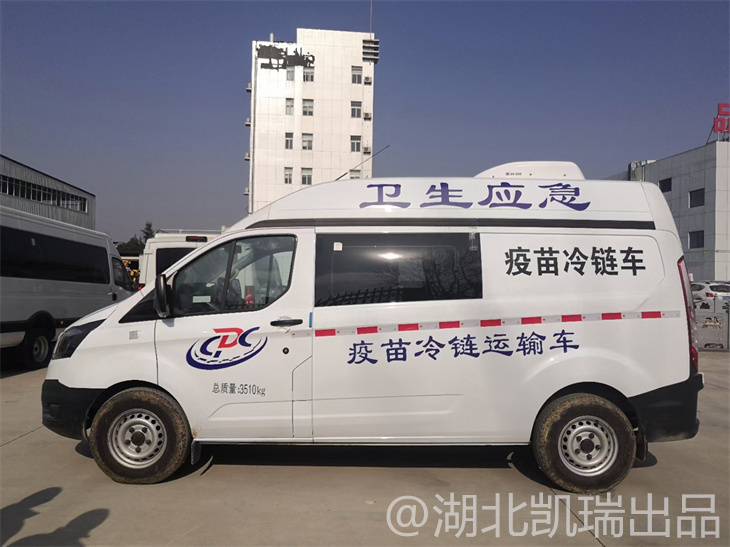

全順汽油雙排疫苗車
2、內部設計:
將乘務艙與后部保溫箱完全隔離,充分保證了前艙的乘坐和工作環境;保證了駕駛的舒適性。
江鈴全順汽油雙排疫苗冷鏈車

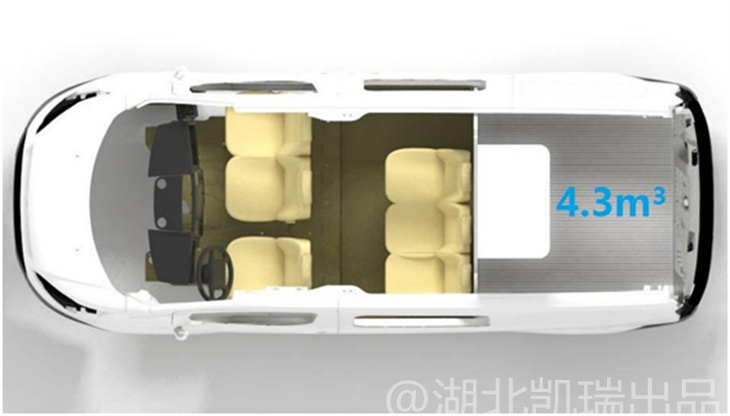

V362雙排冷鏈車布置圖

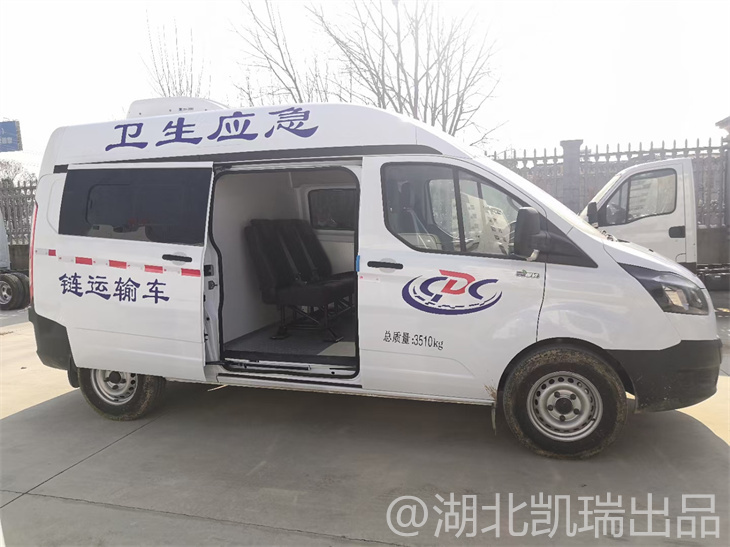

汽油雙排疫苗冷鏈車后排座椅
二、車輛參數(福特新全順V362疫苗冷鏈車中軸中頂)
2.1產品名稱:JDF5031XLLJ6疫苗冷鏈車
2.2車體尺寸 mm:5341*2032*2600(長×寬×高)
2.3 軸距 mm:3300
2.5 車輛滿載總質量 kg:3300
2.6 車輛整備質量 kg:2300
2.7懸掛系統:前懸麥弗遜獨立懸掛,后懸鋼板彈簧非獨立懸掛
2.8最小離地間隙mm:141
2.9燃油種類: 汽油
2.10油箱容積(L):80
2.11 發動機型號、廠家及工作方式: ECOBOOST4G20B6L(江鈴汽車股份有限公司)四缸直列、增壓中冷汽油機;
2.12發動機排量及功率(Kw):1997/149
2.13軸荷:1455/1845
2.14變速箱:自動擋
2.15排放標準: 國六
2.16驅動方式 前輪驅動
2.17最高時速 km/h:≧156
2.18輪胎規格型號:215/75R16LT(5個,含1個備胎)
2.19制動系統: 前通風盤式,后實心盤式
2.20額定載客:(含駕駛員): 6人
2.21車輛其他配置:防抱死制動系統 (ABS),制動力分配系統(EBD),中控門鎖,駕駛室6座椅,駕駛室安全氣囊,駕駛室電動車窗,后雙開門,USB及收音音響系統,搖控鑰匙,乘客區LED照明燈,為乘客提供充足的亮度;
三、車輛主要配置
3.1后艙LED照明燈:為工作人員提供充足的亮度;
3.2內層304不銹鋼:國家認可的食品級不銹鋼,具有良好的耐蝕性、耐熱性,低溫強度和機械特性;中間保溫材料選用新型 80mm 厚聚氨酯發泡材料,保溫性能極佳;廂體周邊采用現代高新技術包邊,整體強度大、性能高。
3.3四面通風導流槽:廂體符合新版 GSP 標準要求,在底板上表面安裝 T 型鋁導流槽,四周安裝導風柱,確保貨物底部,側部不與廂體完全接觸,保證整個廂體(尤其底部)冷氣循環;

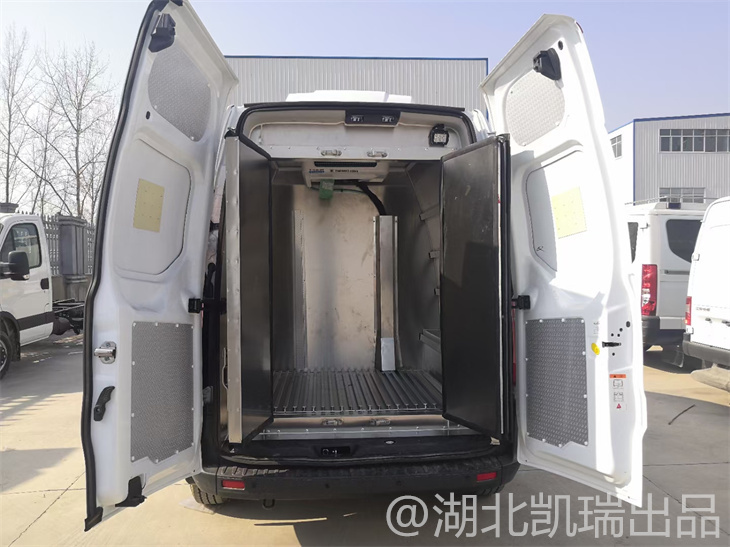

V362雙排疫苗冷鏈車尾門

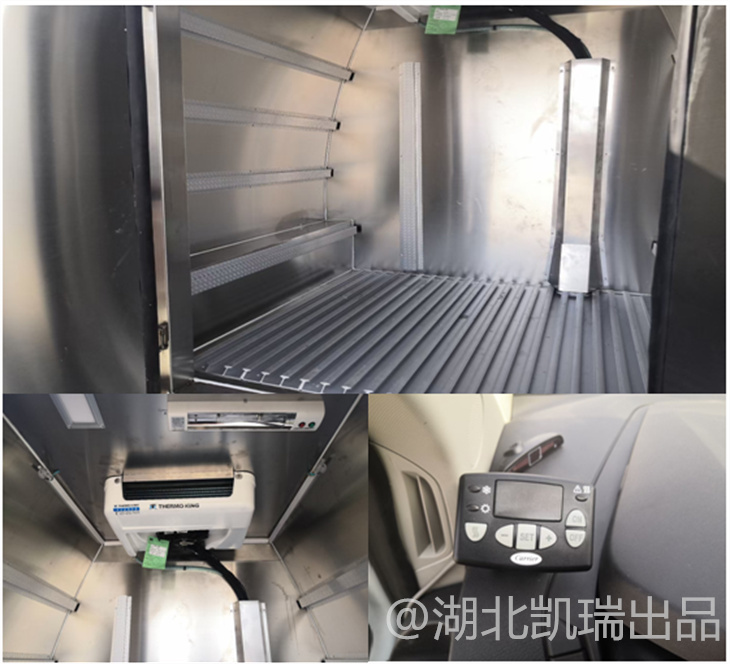

疫苗冷鏈車箱體內冷機、通風槽及控制器
3.4紫外線消毒燈:能夠有效保證對廂體的消毒;
3.5冷鏈智能管理系統:以車載終端M5為中心,主機3.5寸觸摸彩色液晶屏顯示、無線溫濕度一體探頭、藍牙打印機進行智能監測;
3.6冷機機組:開利冷機(頂置),制冷機組只有單冷功能,最低溫度可達-18℃;在配備加熱系統功能條件下,冷藏箱溫度可控制在 -18 ℃ 到 +20 ℃之間;
溫度自動調節,達到動力、制冷的完美結合,在駕駛室里即可操作,簡單方便;
3.7不銹鋼門鎖件:具備重量輕、強度高、耐腐蝕等特點。

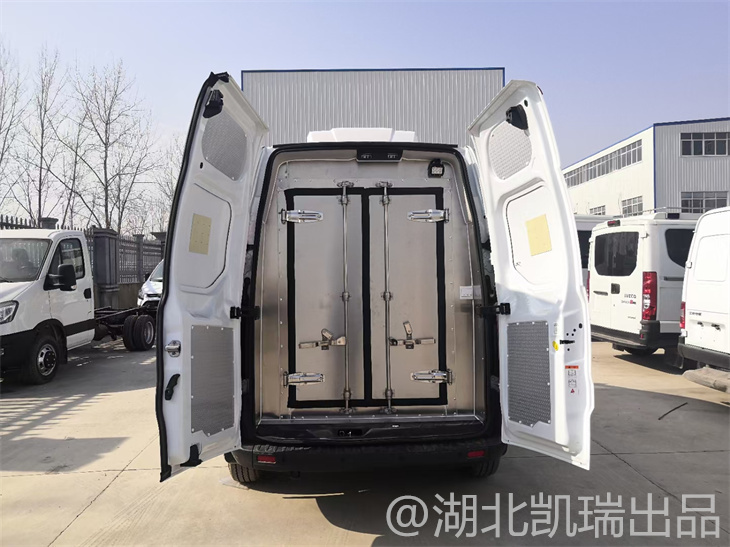

疫苗冷鏈車尾門鎖具
3.8保溫箱容積 6座:4.3 m³
保溫箱有效容積 6座:2.8 m³
四、車輛標準配置亮點
4.1倒車雷達:倒車安全輔助設備,倒車時能夠有效提醒駕駛員接近障礙物
4.2花紋鋁板(地板):提高冷藏廂內地板防滑、耐磨、易清洗
4.3仿皮座椅:提供更舒適乘坐感受

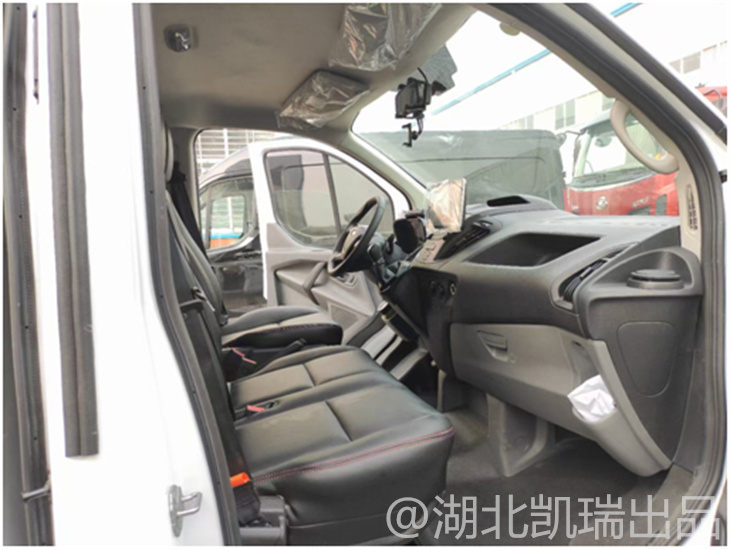

疫苗冷鏈車駕駛內布置情況
4.4溫濕度記錄儀:具超溫報警、具溫度顯示,駕駛室內可觀察車廂溫度,具故障自檢及代碼顯示,可與計算機連接,有存儲統計功能;
溫濕度監控記錄系統及打印數據
4.5后廂加熱系統:制冷機組只有單冷的功能,最低可達-15℃;若要求后廂帶升溫功能,需要配備加熱系統(冷藏箱溫度可控制在 -15 ℃ 到 20 ℃之間);
4.6貨架隔條,把貨物有效分類固定;
4.7 GPS導航一體機 用于車輛導航定位;
4.8行車記錄儀:記錄車輛行駛途中的影像及聲音等相關資訊;
4.9自帶配備備電系統,帶外接防水接口,配備 15 米外接電源線,在駐車狀態下可外接三相AC380V電源維持機組正常制冷工作。
