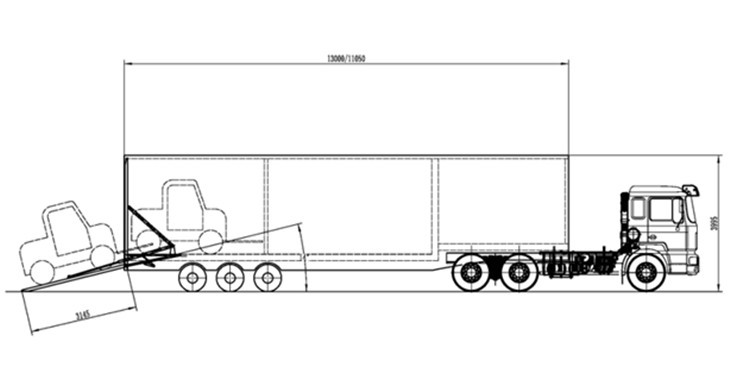

六軸廂式計量檢衡車通常由牽引車、計量檢衡車半掛車、隨車叉車、砝碼等四部分組成,其中牽引車可以選擇6*2(后提升后橋)或6*4任一種驅動形式;主要應用在高速公路動態衡檢測及檢定工作,簡圖如下:
一、T7H400 6×4牽引車主要參數及配置
A、整車參數
外廓尺寸/毫米 7,095×2,496×3,980
軸距/毫米 3,400+1,400
后懸/毫米 750
駕駛室 高頂駕駛室
自重/公斤 8,800
前回轉半徑(毫米) 2,915 / 2,465
后回轉半徑(毫米) 2,260 / 2,220
B、發動機
型號 MC11.40-60共軌發動機帶發動機冷啟動及壓縮空氣控制管理系統
排量 10.518 升
最大功率 400 馬力(298KW)/1,900rpm
最大扭矩 2,500牛米 (1,050~1,350轉/分鐘)
排放標準 國6
變速箱
型號 采埃孚ZF16S2530 TO變速箱,16個前進擋,2個倒擋.
C、前后橋
前橋 VOK-07下沉橋,拋物線形鋼板彈簧,配穩定桿。
后橋 MCY13Q單級減速橋,ECAS氣囊懸掛,后橋平衡桿,后橋差速鎖
速比 3.36
D、制動系統
(EBS)電子制動系統
防抱死制動系統(ABS)
驅動防側滑系統(ASR)
發動機排氣制動
空氣干燥器加熱
前橋盤式制動
雙管路制動連接
車輛坡道起步輔助系統
輕型鋁制儲氣筒
車輛穩定系統(ESP)
掛車制動裝置
E、燃油系統
油箱 600升鋁制油箱,右置,油箱蓋可鎖
尿素罐 75升/35L
油水分離器及柴油濾芯 帶加熱的油水分離器及柴油濾芯
F、輪胎
鋼制輪輞12R22.5
G、鞍座
JOST JSK 50鞍座,高度185 mm,安裝板高度 40 mm,中央潤滑系統
H、電氣系統
三相交流發電機28V/120A/3360W,電瓶2×12V/180Ah,駕駛室后配24V 7+4 孔掛車插座、掛車 ABS 插座。
I、駕駛室內配置
雙層豪華臥鋪,駕駛員氣墊座椅,副駕駛員機械減震座椅,可前后位置、靠背傾斜度可調,多處儲物空間,空調,收音機 + CD,天窗,中控鎖,機械式遮陽卷簾,左右門窗電動升降,閱讀燈,微塵過濾器,可加熱電動調節后視鏡,左右兩側廣角鏡, 前下視鏡,司機扶手,2把遙控鑰匙等。帶有駐車空調;
二、計量檢衡半掛車
計量檢衡半掛車由廂體、砝碼定位裝置、叉車定位裝置、尾部蹬車裝置等組成;
叉車通過尾部蹬車裝置上下叉車,并固定在車輛尾部,保證整體載荷的分布;
車輛行走狀態下,叉車固定在車廂內,尾部蹬車裝置通過動力單元液壓起升,廂體尾部帶有調整角度的斜面板體,通過舉升油缸保證在一個平面上;
廂式檢衡車整體示意圖
※半掛車配置
加工定制: 是
種類: 廂式計量檢衡車
品牌: 匯斯誠牌
型號: DWJ9400廂式檢衡車(正在開發)
類型: 半掛
廂體材料: 鐵板/玻璃鋼
裝載重量: 40000(kg)
整車外形尺寸 13000,11500*2550*3950(mm)
鞍座承載: 16000(kg)
鞍座高度: 1320(mm)
輪胎規格: 10.00R20 16PR
輪胎數: 12
前懸半徑: 1100(mm)
有效載荷: 35000(kg)
性能描述:
側門為平開門;
尾門為蹬車裝置,為液壓提升,動力單元操作;
布置有叉車固定裝置,砝碼固定裝置;
內部帶有LED照明燈;
半掛車整體骨架為鋼制骨架,折彎鐵板采用焊接的形式在骨架表面,骨架材料經過酸洗、磷化、電泳處理;
車輛出廠前做淋水試驗,確保車輛的氣密性;
廂體材料:可選擇玻璃鋼,折彎板,鋁合金拼版等材料

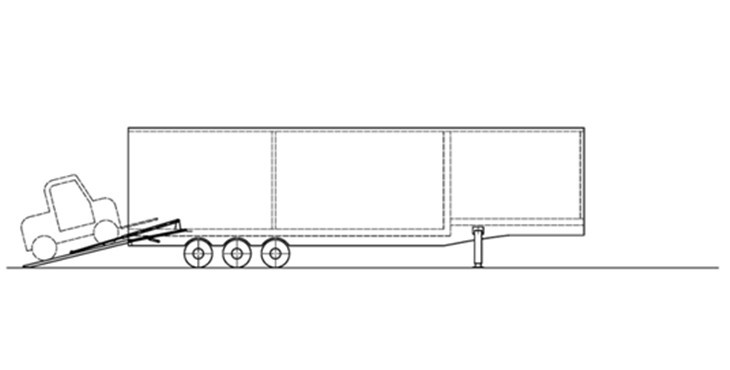

廂式檢衡車叉車卸車過程

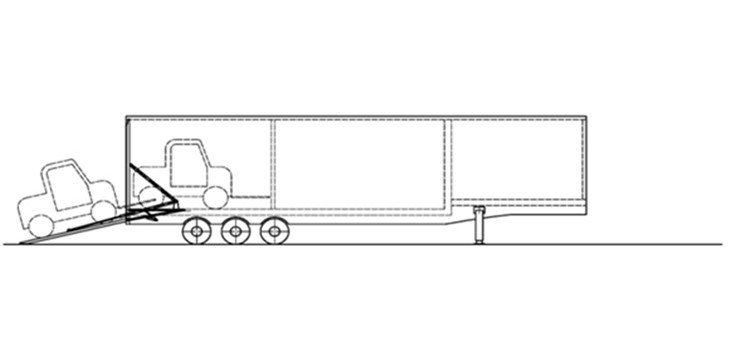

廂式檢衡車叉車裝車過程

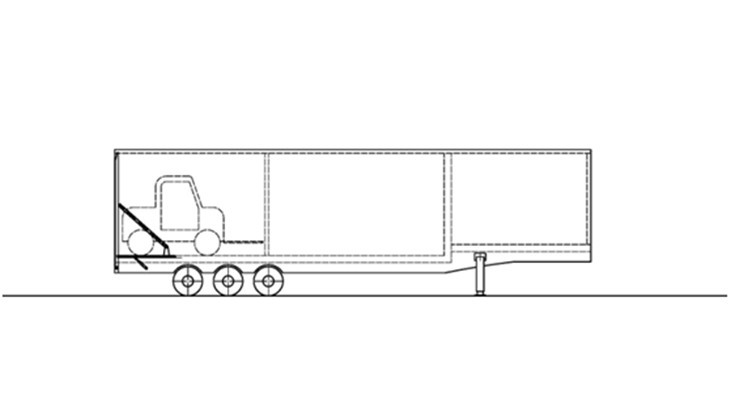

廂式檢衡車叉車裝載圖

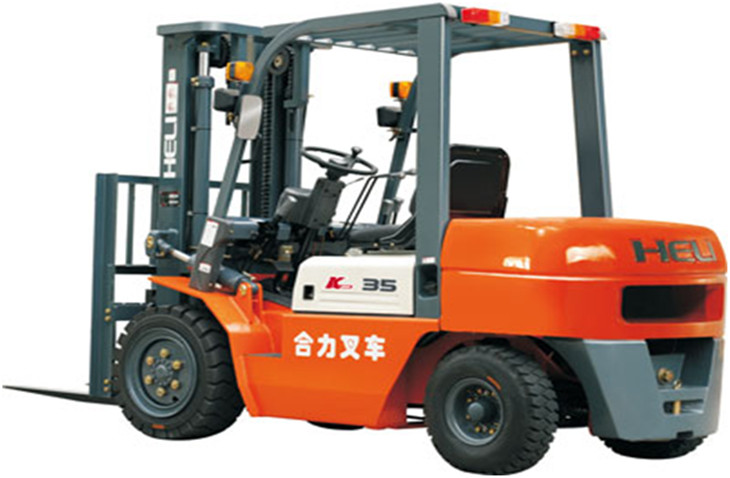

三、隨車叉車部分(合力K系列CPCD35內燃平衡重式叉車)
產品特點:
l 整車外形簡潔流暢,富有時代感。
l 采用整體式機罩,改善車體覆蓋件外觀,增加駕駛員腿部空間,減少因機罩和后底板配合不好而導致發動機機艙噪音外漏。
l 優化方向盤、座椅、儀表架等處人機工程尺寸,提高駕駛員的操作舒適性,進一步改善司機視野。
l 采用鑄造轉向橋,對關鍵部位進行密封,防水防塵效果可靠,提高了轉動連接件的壽命和可靠性;預留轉向油缸安裝缺口,方便油缸拆裝,安裝維修性能提高;轉向主銷與橋體鉸接處采用圓錐滾子軸承,可同時承受徑向和軸向力,大幅度提高轉向橋壽命同時降低了使用維護成本。
l 橫置油缸轉向橋與車架連接采用減振橡膠墊支撐,降低整車振動,提高操作者舒適性。
l 采用新型的方向盤調整機構,提高操作的舒適性。
l 帶有駕駛室,安裝有暖風系統,應對北方的低溫天氣。
l 機罩開啟角度可達80°
產品參數:
額定起重量 (kg): 3500
動力形式 柴油
發動機型號 全柴發動機
全長(不帶貨叉) mm 2682
最大起升高度 mm 3000
載荷中心距 mm 500
全寬 mm 1225
全高(護頂架處) mm 2090
最小轉彎半徑(外側) mm 2400
最大行駛速度(滿載/空載) km/h 18/19
自重 kg 4770

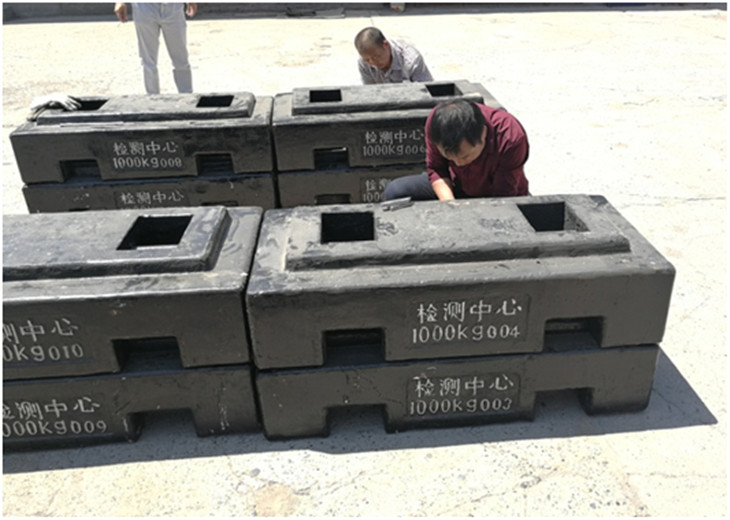

四、鑄鐵砝碼
(3.1)質量、準確度等級均符合JJG99-2006《砝碼》國家計量檢定規程的要求;
(3.2)形狀方形,可多層疊放裝卸,可用叉車裝卸,吊車也可多塊裝卸且在較小區域能夠擺放,底面設計為凹槽、頂面有凸臺,疊放時自動定位;
(3.3)質量達到國家M1 等級標準,表面光潔、無毛刺、無氣孔;
(3.4)M1 等級;1000kg/個,材質為鑄鐵,密度:7.1g/cm3;數量:30個;
(3.5)外形尺寸:1200*600*300mm;
(3.6)砝碼鑄有生產企業標識(正面鑄有**計量1000kg );
(3.7)砝碼端面要鑄有編號如:01、02…20;每個砝碼要配有調整倉,調整倉螺栓采用不銹鋼內六方制造;
(3.8)砝碼提供法定質監部門檢定證書;

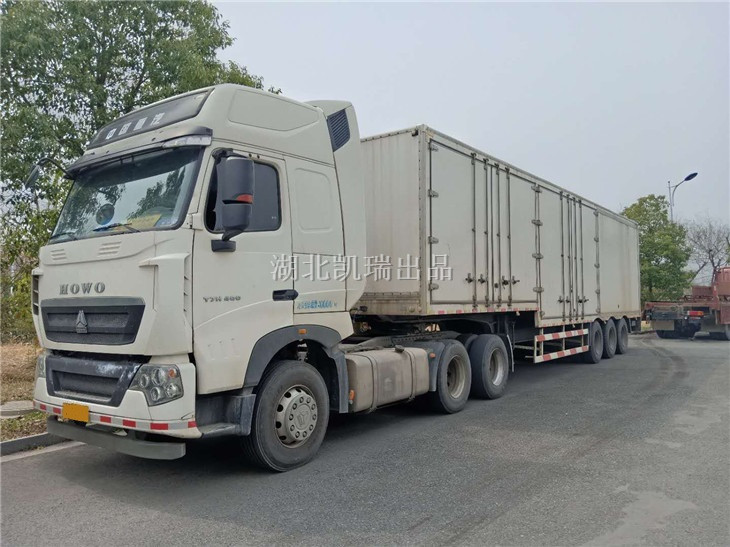

廂式計量檢衡車側面

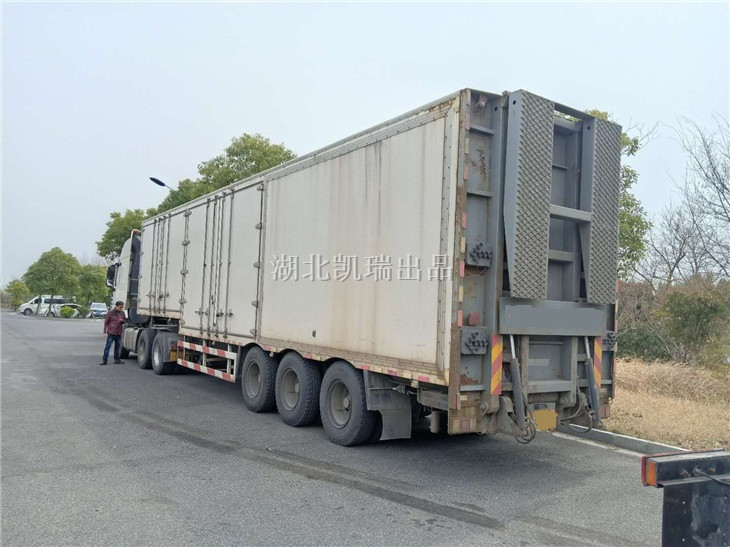

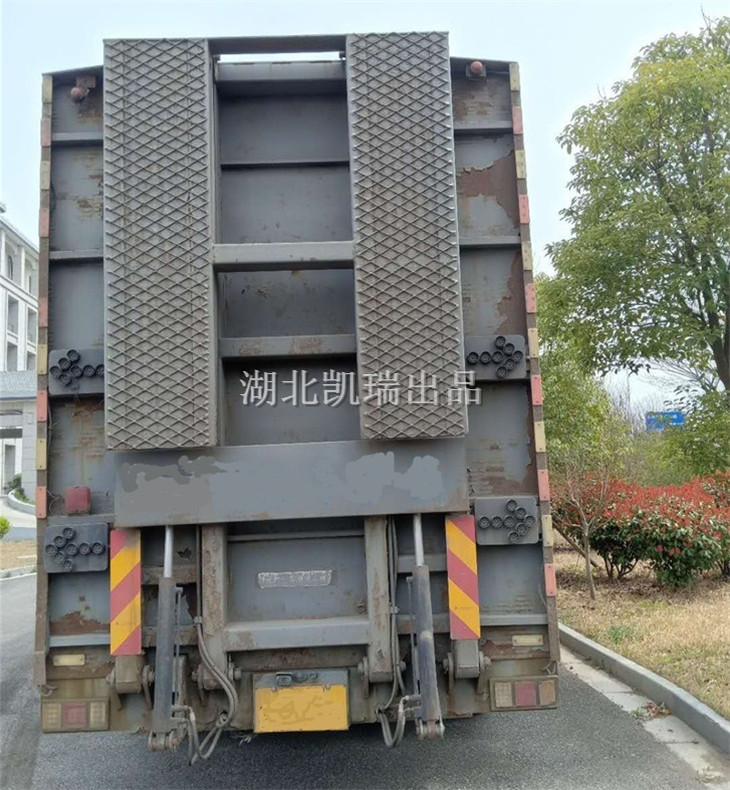

廂式計量檢衡車尾板圖
