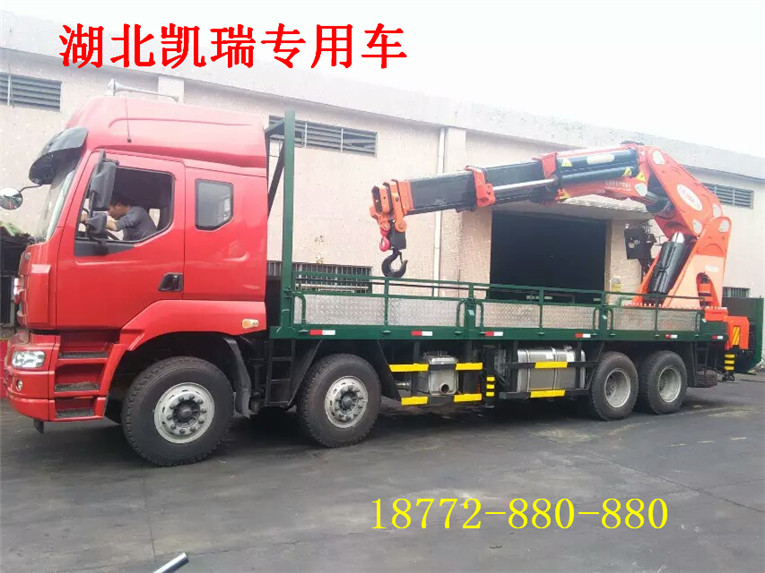

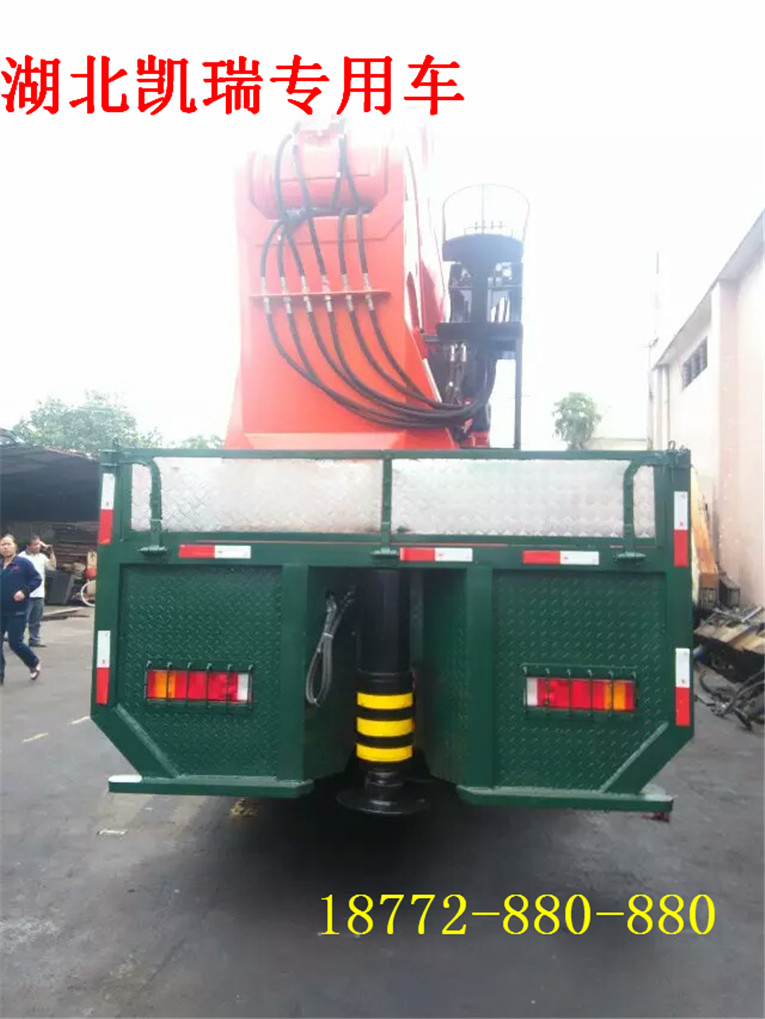

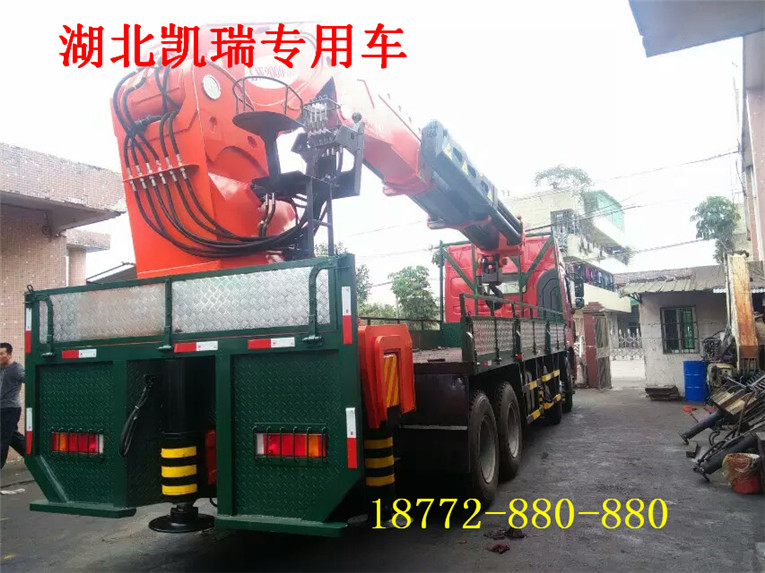

柳汽四軸國五高頂隨車吊
A、車體部分
1、整車型號:LZ5310JSQM5FB隨車起重運輸車;
2、配置倒車影像系統;
3、安裝具有衛星定位功能的行駛記錄儀,ABS(制動防抱死系統),加裝空調
4、柴油發動機:廣西玉柴機器股份有限公司YC6L330-50國五排放,功率≥243kW,排量:8424ml;
5、底盤:柳汽乘龍LZ1310M5FBT;
6、整備質量:≥16160,17260kg;
7、驅動形式:8*4驅動;
8、外形尺寸:12000×2500×3780,3960(mm);
9、軸距:2100+4350+1350(mm);
10.變速箱:9檔變速箱;
11、總質量:31000kg;
12、駕駛室準乘人數:3;
13、輪胎規格:11.00R20;

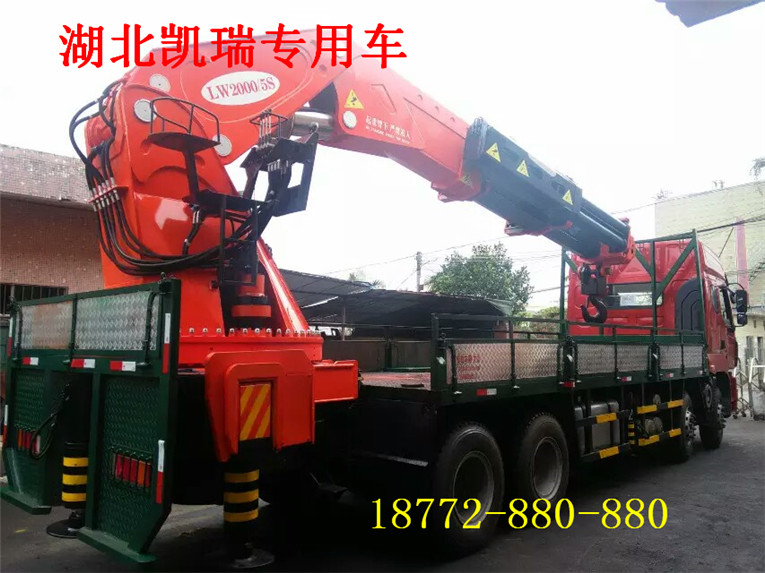

B、起重機部分
2、折臂式PK42502C,最大起重量13820kg,臂體為進口型材,一次成型六邊形,焊縫僅一條;
3、回轉角度:≥400°;
4、吊臂幅度≥12米;
5、在吊臂伸展最長時,起重量≥3140 kg;
6、吊機配置要求:
a.吊臂鋼板為進口700高強度鋼板;
b.油泵為進口知名品牌;
c.主要閥、鎖件及硬管、接頭為進口知名品牌;
7、吊鉤及吊具(鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配;
8、起重機產地:意大利;
起重機性能參數
400°回轉,齒輪齒條式,全液壓。
1、轉臺結構
變截面等應力箱型框架結構,采用高強度鋼全鑄造。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作,液壓傳動機構設計合理;
3、控制
常規控制,通過安裝吊機左右兩側的操縱桿控制,起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式,全液壓。

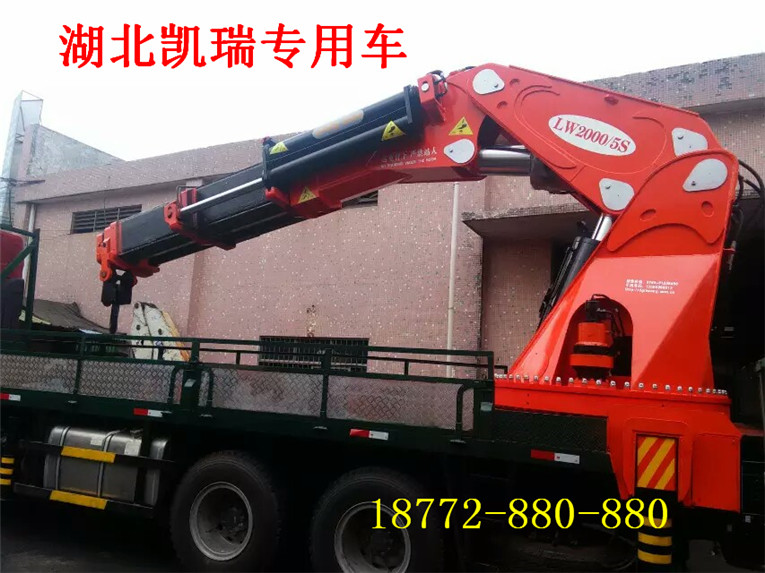

5、伸縮臂
伸縮臂采用抗扭曲設計,采用高強度結構鋼制造,由2組變幅和2節伸縮臂組成,臂的截面為六邊形,使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現,可以實現0-7.5米區間任意臂長長度。
6、安全裝置
液壓系統:液壓平衡閥、液壓溢流閥、液壓雙向鎖;
7、吊鉤
起重機參數
1、最大起重量 |
13820 (理論值) |
||||||
2、最大起重力矩(T.M) |
39.5 |
||||||
3、工作壓力 |
330 |
||||||
4、液壓系統推薦流量(L/min) |
80-100 |
||||||
5、回轉范圍(度) |
400 |
||||||
6、起重機自重 |
1220 |
||||||
7、起升性能參數 |
幅度 |
4.4 |
5.9 |
7.8 |
9.9 |
12 |
|
起重質量(KG) |
8960 |
6590 |
4900 |
3810 |
3140 |
||
柳汽國五隨車吊
