廂式計量檢衡車一般由底盤、叉車、車廂、砝碼、砝碼定位裝置等幾部分組成,總質量由于底盤軸數不同又分為26噸或32噸,廂體結構不同,又可分為飛翼式、平開門、卷簾門式,可以選用合力牌3.5噸叉車,現簡單介紹如下。
廂式檢衡車系統技術參數發展現狀主要由三種技術流派組成:折疊尾板式、伸縮尾板式、斜拉尾板式,現在著重介紹伸縮尾板式廂式計量檢衡車,是由固定板和伸縮尾板組成,固定板為廂式車尾門,伸縮板主要是為了增加尾板長度,減少斜坡,可以保證叉車正常上下車輛。
伸縮尾板安裝于車廂后部,尾板的翻轉由兩個液壓桿組成的液壓系統整體驅動,液壓尾板內帶有兩根伸縮缸,保證尾板的伸縮,且尾板與地面接觸部分帶有剛性支撐裝置,叉車通過該裝置上下車輛,車輛運行時鎖緊在車廂內,在工作完成后,為保證安全,整個裝卸系統緊鎖在檢衡車上。主要技術參數如下:
1.液壓系統額定工作壓力(Mpa) 20
2.裝卸時間(s) >600
3.最大承載重量(kg) 5000
4.材料材質:高強度鋼板;外面為樹脂材料(或瓦楞板),整體具備防水;
5.操作方式:有線(無線)遙控操作;
6.支撐裝置:帶有液壓伸支撐裝置;
7.帶有工作警示燈,整體照明裝置,整體式安裝架;
8.配裝有叉車固定裝置及鎖緊裝置,保證叉車隨車運行安全;
9.車廂尾部車門為伸縮式液壓尾板設計,尾板平面為防滑式鋼板,保證叉車上下有足夠摩擦力;尾板為兩段,一段為車廂門,一段為伸縮延長段,降低坡度;

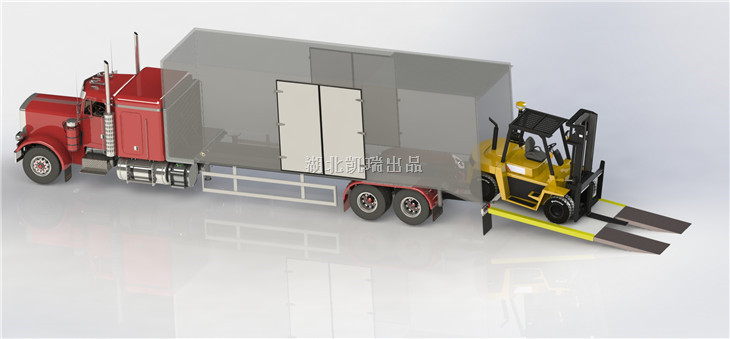

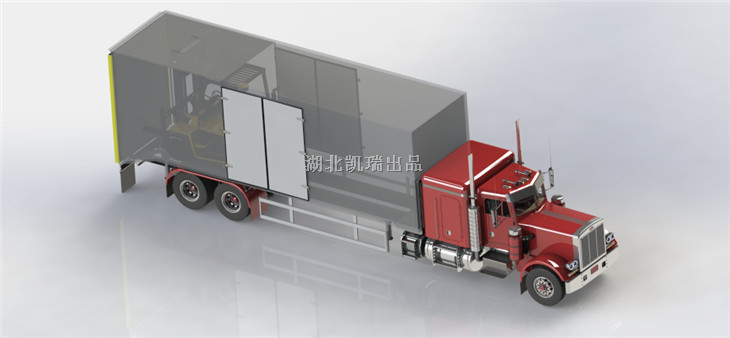

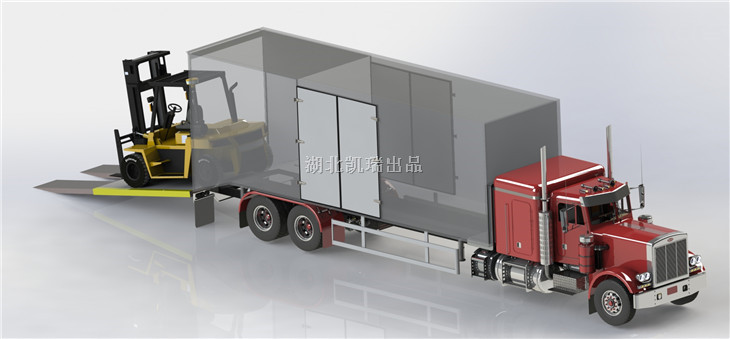

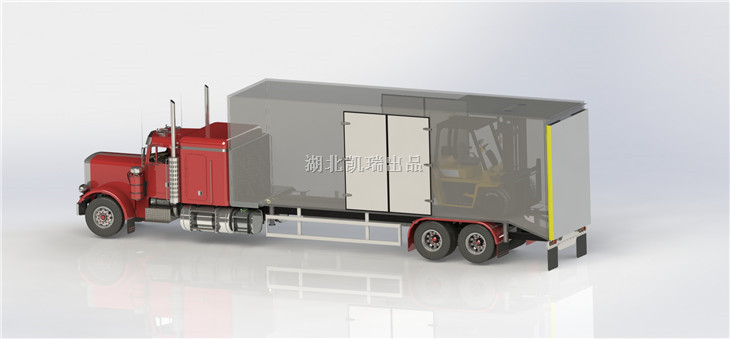

10.原理圖及展示圖
