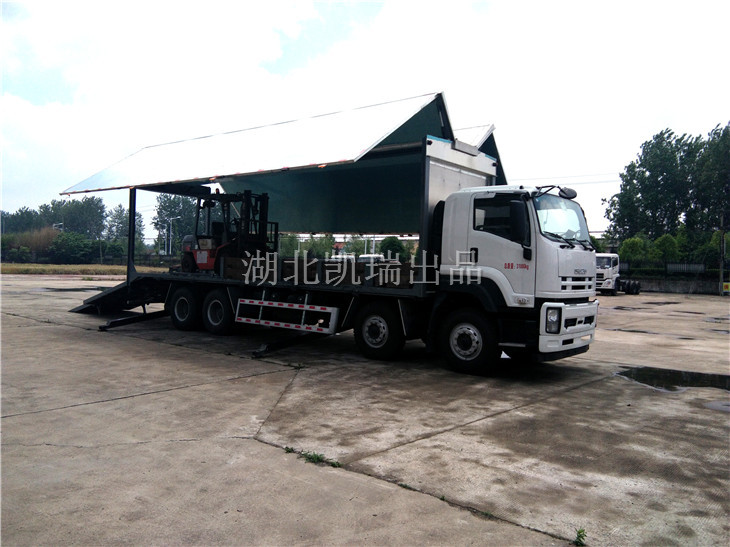

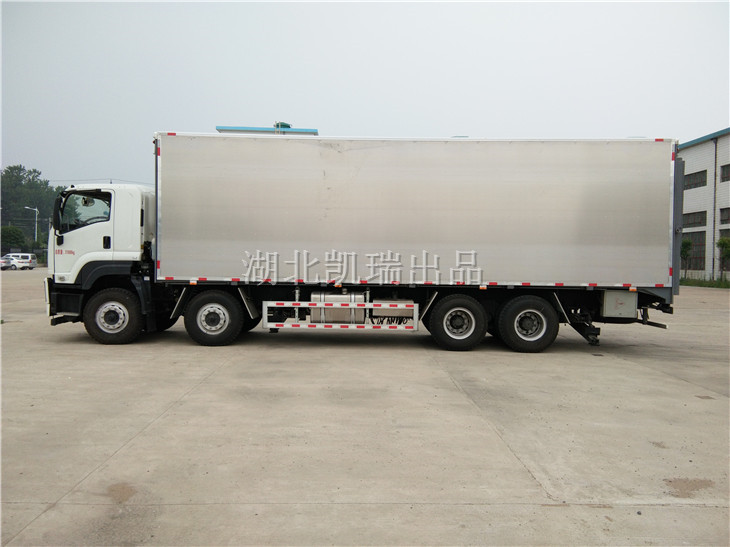

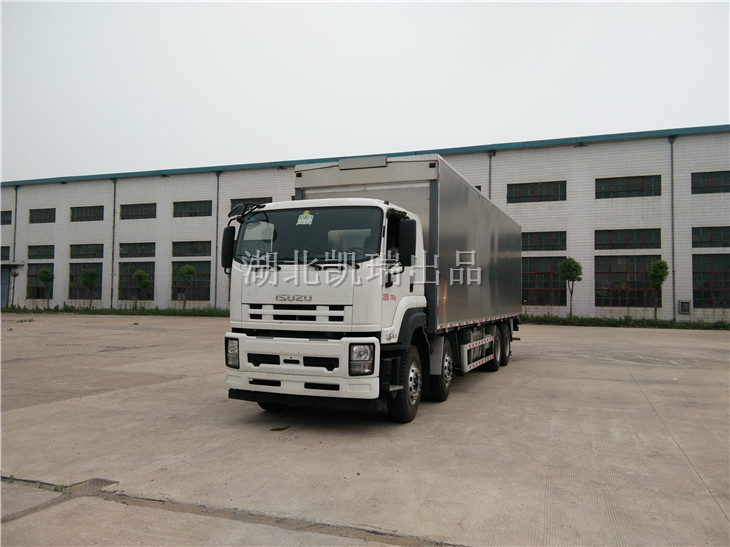

五十鈴國六廂式計量檢衡車,五十鈴國六QL1320W6VDHY廂式檢衡車底盤,6WG1-TCG61國六排放柴油機;16檔自動變速箱,高頂駕駛室,2人;廂式計量檢衡車,飛翼式開啟側門,尾門承重7000kg,尺寸:11990×2550×3980mm,可裝載12噸大砝碼,搭配合力3.5噸叉車;現簡單介紹如下:
A、底盤類參數
整車型號名稱:DWJ5321JJHXS6型計量檢衡車(公告正在開發,還未公示)
外形尺寸(長×寬×高mm):11990×2550×3980;
車廂尺寸: 9000×2450×2460(mm)
底盤型號: QL1320W6VDHY
軸距mm:1850+4575+1370
驅動形式:8×4
總質量:32000
整備質量:31870
發動機型號:6WG1-TCG61(國六排放)
發動機功率:338(460馬力)
發動機類型:直列6缸增壓中冷四沖程高壓共軌
發動機排量:15681;
變速箱:16檔
后橋懸掛:少片簧\后鼓式制動器
最高車速:89公里/小時
油箱:400L鋁合金油箱
方向機:ZF8098方向機
輪胎規格:12R22.5 16PR真空胎
駕駛室準乘人數:2人
排放標準:GB3847-2005,GB17691-2018國Ⅵ
制動系統: ABS防抱死剎車系統(配置驅動力防滑、電子制動力分配)、制動片間隙自動調整,冷啟動電加熱系統
其他:平頂駕駛室、四點懸浮式駕駛室懸置,方向盤為手動調節,可調節高度和角度;各種開關方便操作,一鍵升降式車門玻璃、電控空調,電動電加熱后視鏡、大型空調濾芯保證室內空氣質量;鋁合金油箱加燃油防盜裝置、電動駕駛室舉升。
B、廂式計量檢衡車折疊尾板系統技術參數

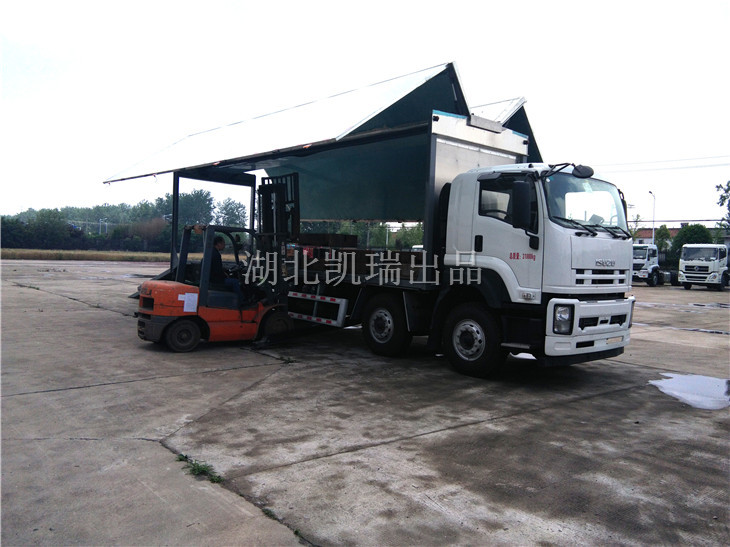

廂式計量檢衡車液壓系統,安裝于車廂后部,由兩個液壓桿組成的液壓系統整體驅動,兩個驅動尾門折疊的液壓缸,主體鋼結構構成的叉車爬梯裝置,叉車通過該裝置上下車輛,車輛運行時鎖緊在車廂內,在工作完成后,為保證安全,整個裝卸系統緊鎖在檢衡車上。
2.1液壓系統額定工作壓力(Mpa) 20
2.2裝卸時間 >600
2.3最大承載重量 7000
2.4材料材質:高強度鋼板;外面為樹脂材料(或瓦楞板),整體具備防水;
2.5操作方式:有線遙控操作;
2.6支撐裝置:帶有液壓伸縮式支撐腿;
2.7帶有工作警示燈,整體照明裝置,整體式安裝架;
2.8配裝有叉車固定裝置及鎖緊裝置,保證叉車隨車運行安全;

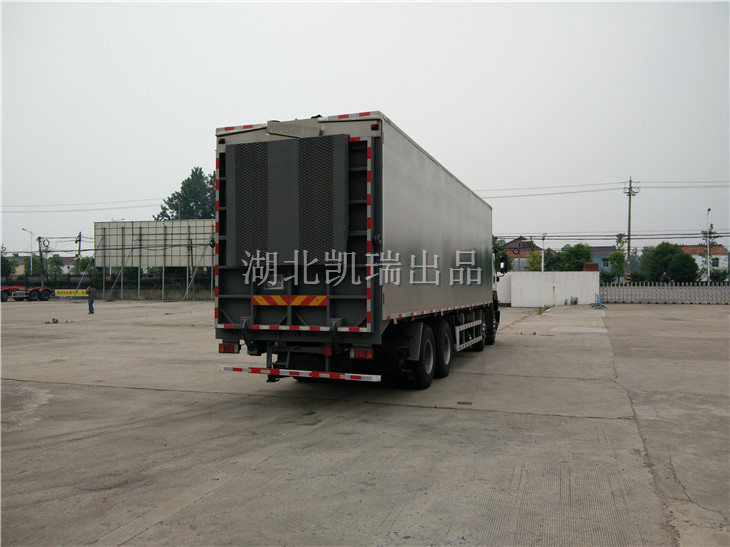

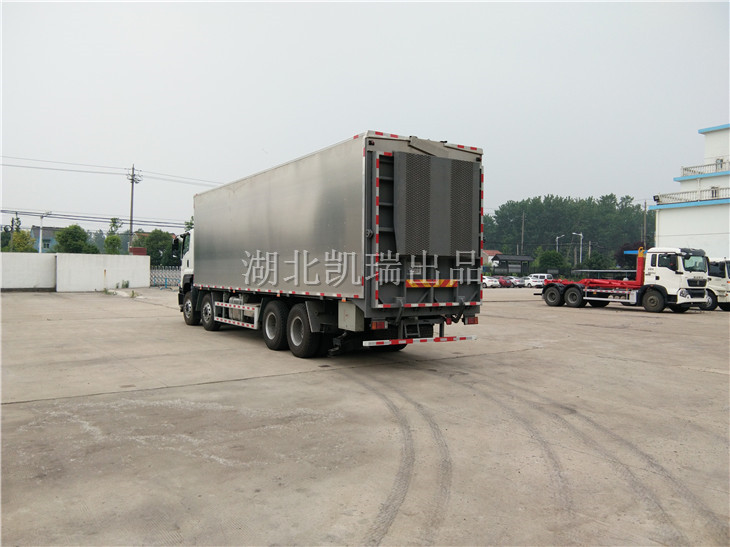

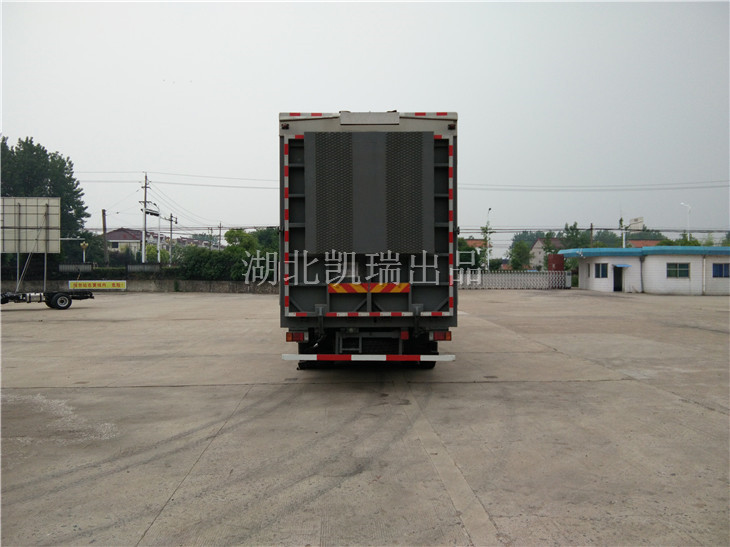

2.9車廂尾部車門為折疊式液壓尾板設計,尾板平面為防滑式鋼板,保證叉車上下有足夠摩擦力;尾板為兩段,一段為車廂門,一段為延長段,降低坡度;
2.10原理圖及展示圖
