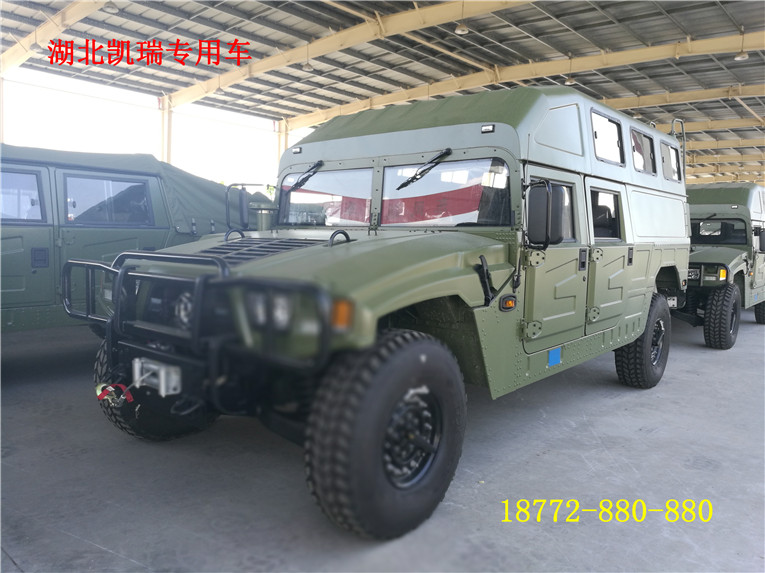

東風猛士10人運兵車
結構形式
驅動形式 4*4
車身型式 非承載式、長頭、廂式、硬頂
乘員人數 10
尺寸參數
外形尺寸(長*寬*高)mm 5395*2350*2422
軸距 mm 3800
前懸/后懸mm 677/918
接近角/離去角(°) 56/45
通過角(°) 27
質量參數
總質量kg 6000
最大裝載質量kg 1750
最多前應質量kg 2000
軸荷(空/滿)kg 2110/2600*2140/3400
性能參數
額定功率/轉速kw/r/min 147/2700
最大扭矩N.m/r/min 570/1200-1800
最高車速km/h 120
最低穩定車速km/h 3
最大爬坡度% 60
爬坡能力% 40
最小離地間隙mm 400
最小轉彎半徑m 8.5
最大垂直越障高度mm 450
最大越壕寬度mm 700
最大涉水深度mm 750
百公里油耗L 18
最大續駛里程km 600
主要總成
發動機 東風康明斯
ISDe200電控四缸增壓中冷柴油機
變速器 手動五檔變速器,裝有同步器
五檔為超速檔,遠距離軟軸操縱
分動器 全時四軸驅動鏈傳動分動器,鋁合金殼體,高低兩檔
帶軸間差速器和差速鎖

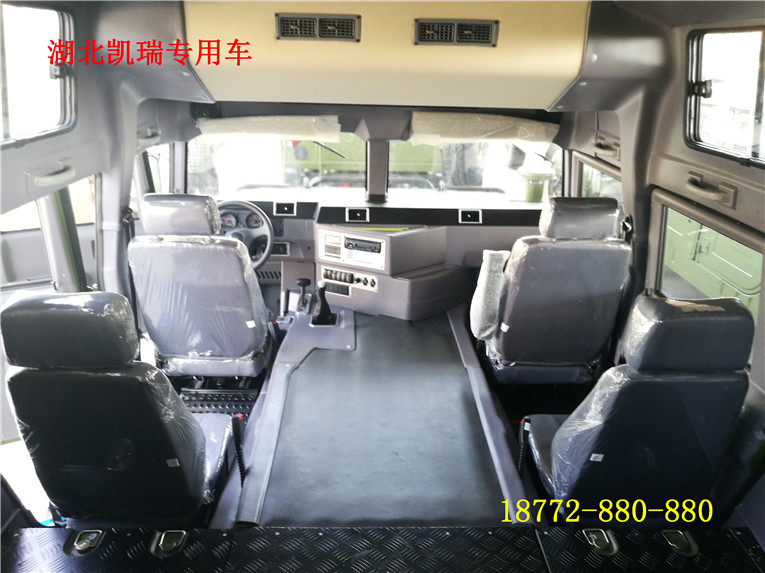

東風猛士森林消防運兵車整體布置圖

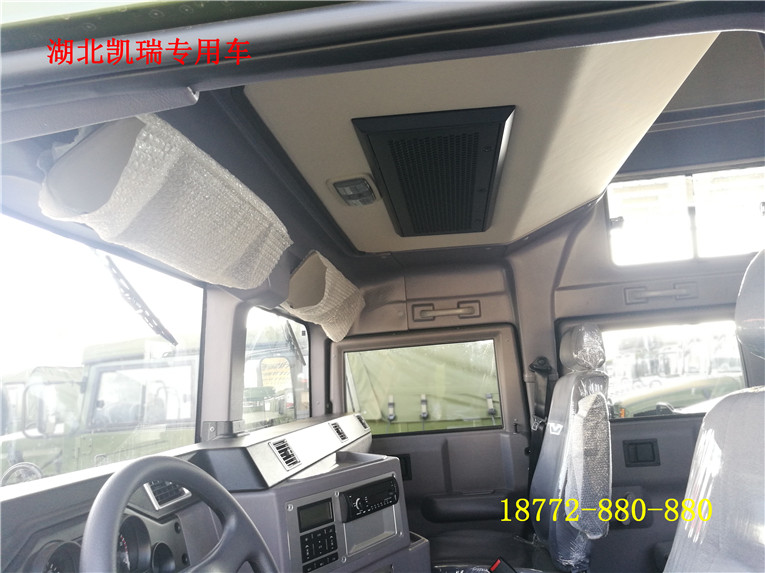

東風猛士10人運兵車頂置空調

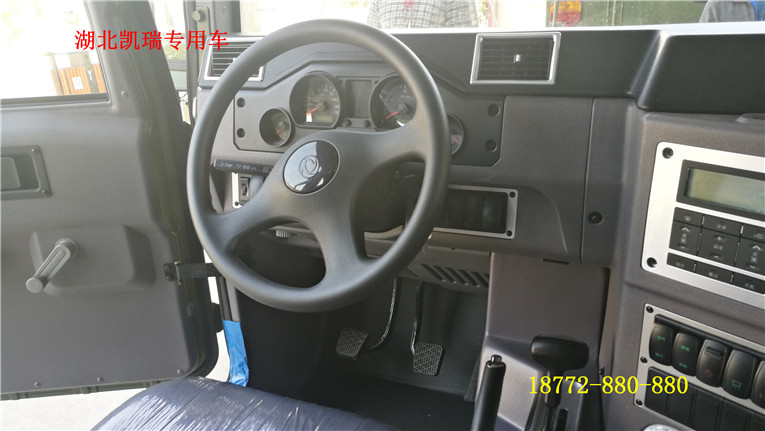

東風猛士森林消防運兵車儀表臺

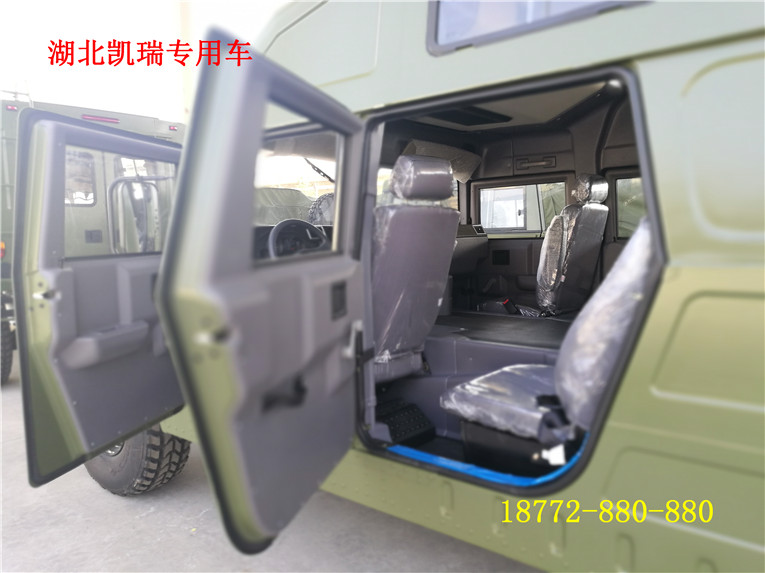

東風猛士運兵車車門開啟角度

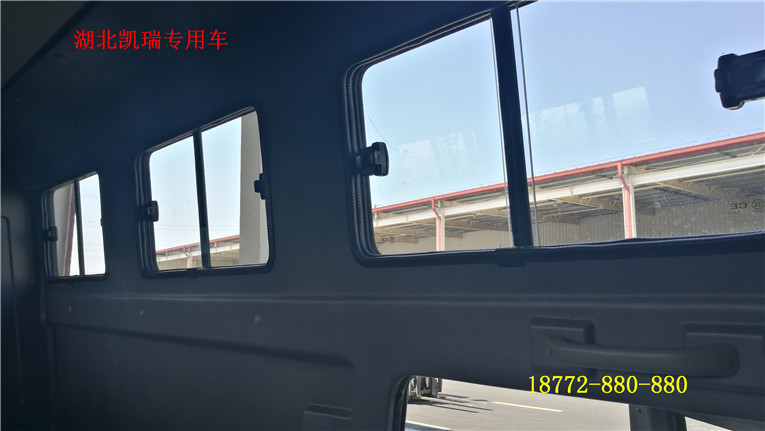

東風猛士運兵車廂體內懸窗

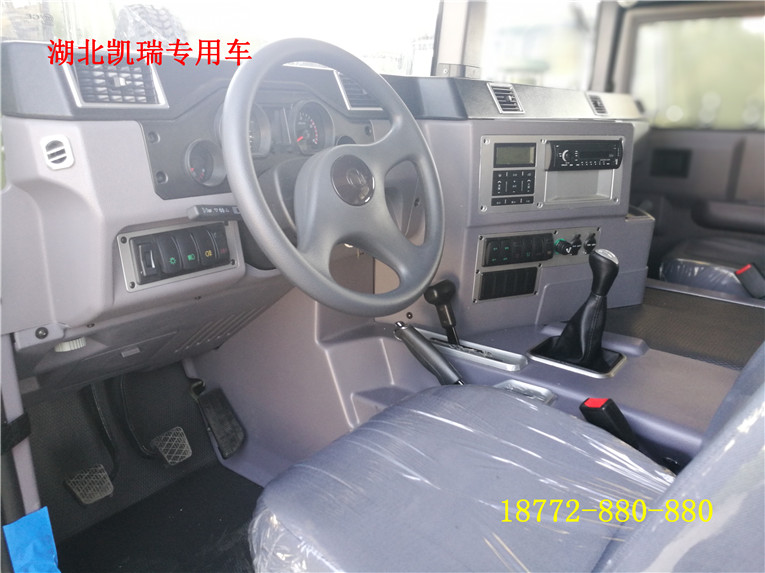

東風猛士森林消防運兵車中控臺

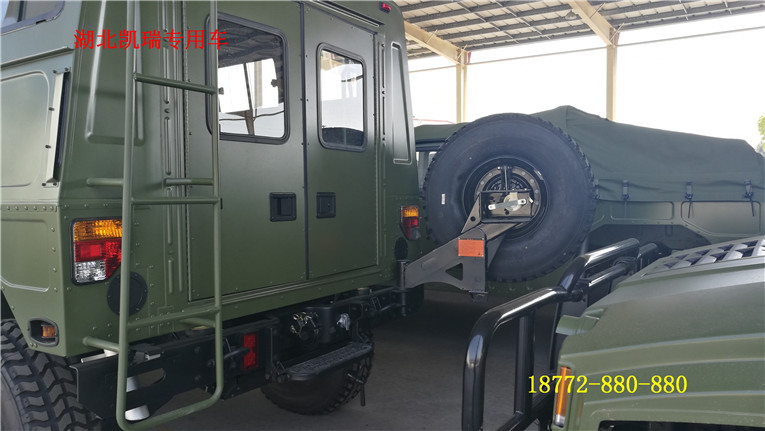

東風猛士運兵車后蹬車梯
