計量檢衡車配裝方形砝碼時,砝碼固定裝置也會相應的因為形狀發生改變,基本上為兩種材料樣式,一種為折彎鋼板焊接而成,一種是槽鋼焊接底板而成。這兩種樣式是根據砝碼裝載的數量多少而定的。
1、槽鋼焊接底板樣式
這種結構是采用槽鋼直接焊接在底板上形成的,只能裝載一層砝碼,底下帶有防滑墊皮,將砝碼置于空格內。
2、錳鋼板折彎而成樣式
這種結構式將10mm鋼板,折彎成直角,焊接在固定架上,將固定架用螺絲螺母與底板連接,每個砝碼固定位可裝載2個方形砝碼,砝碼架高度在兩層高度的三分之二處。

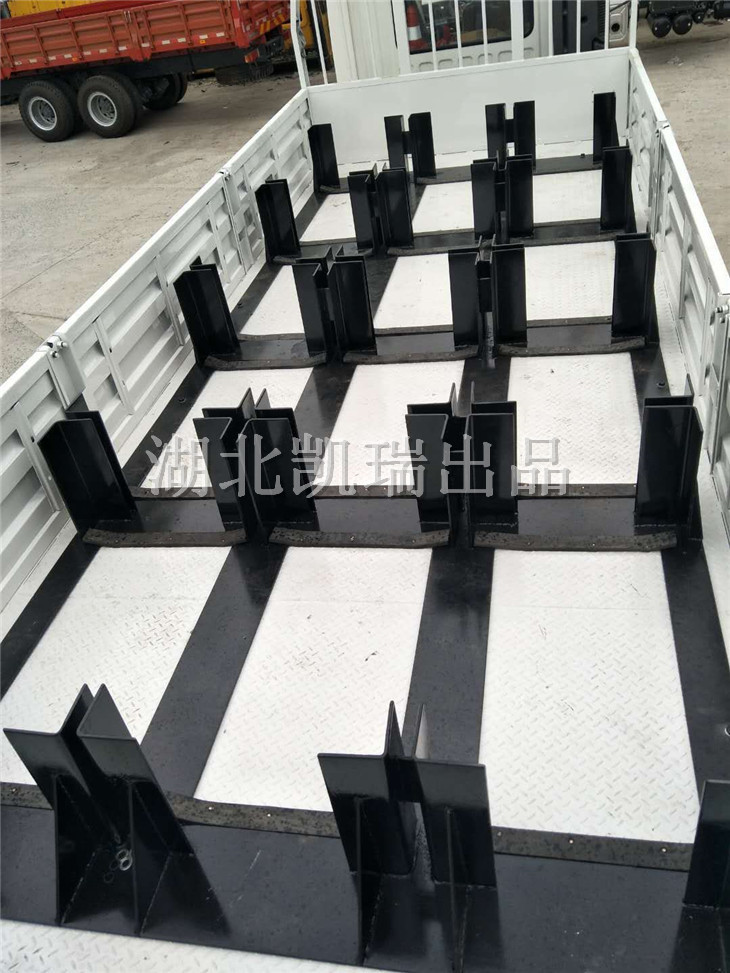

方形砝碼架裝載砝碼

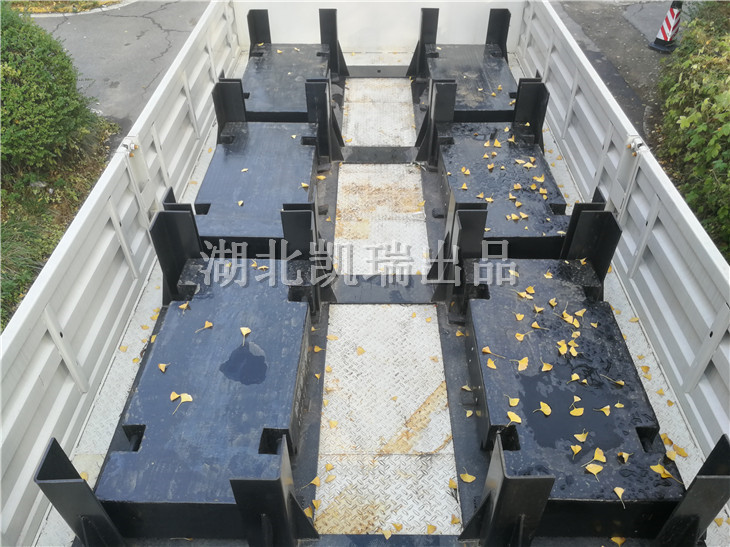

雙層疊放砝碼砝碼架樣式

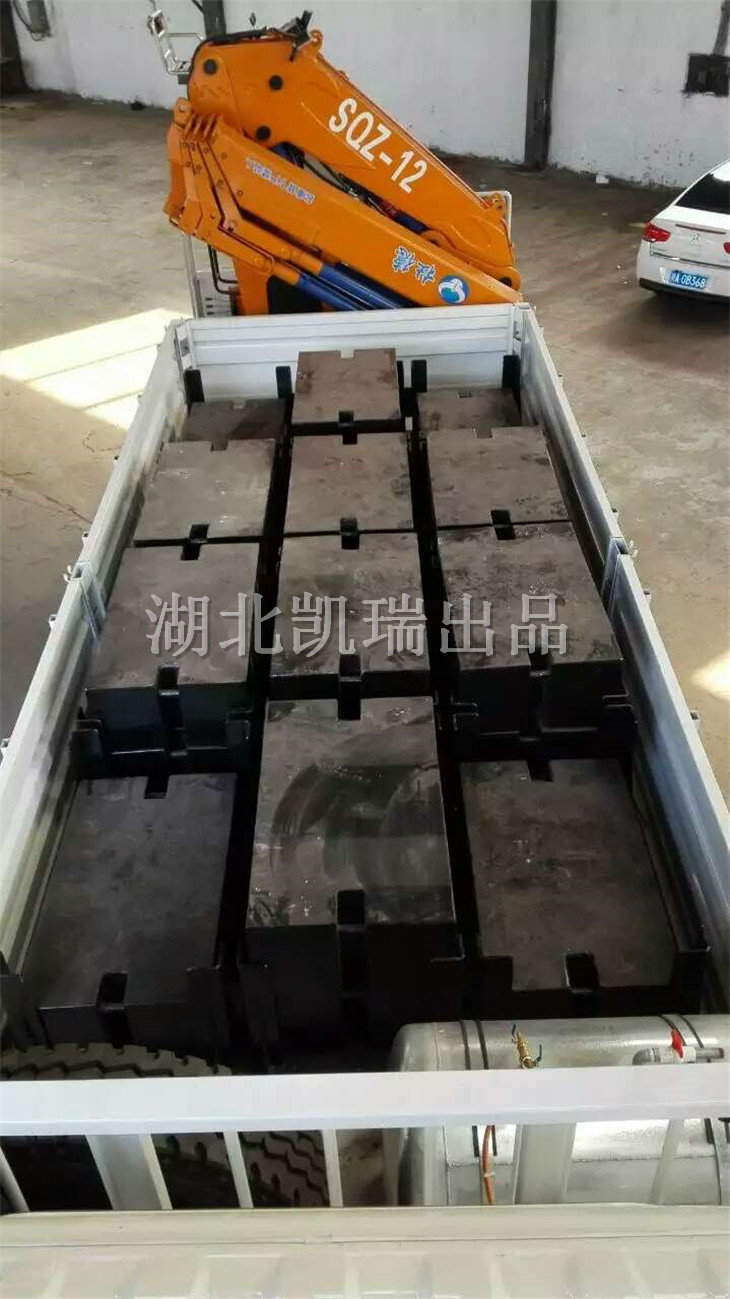

裝載20噸方形砝碼固定樣式

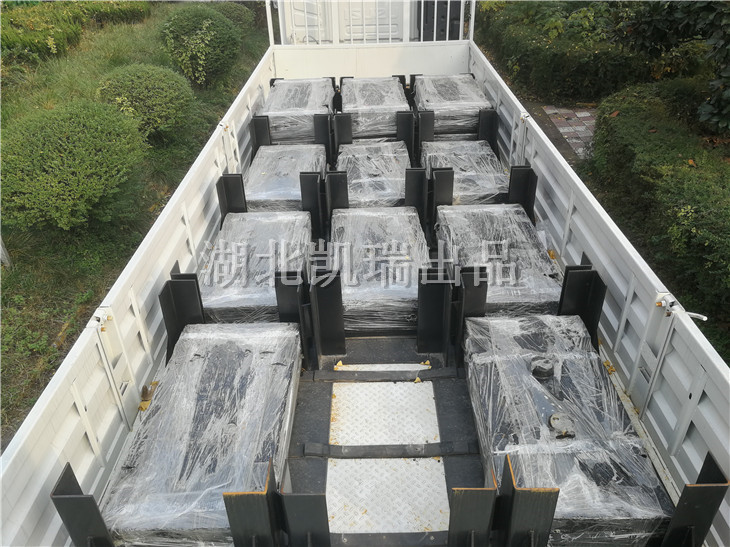

裝載24噸方形砝碼固定裝置
