計量檢衡車配裝圓形砝碼時,砝碼固定裝置可以焊接在底板上,也可用折彎板焊接在稱重鋼板上,根據圓形砝碼形狀,將承載底梁加高或加寬,使砝碼穩固在砝碼架內;
1、槽鋼焊接底板樣式
這種結構是采用槽鋼直接焊接在底板上形成的,做出圓形砝碼的“V”字形,砝碼落在“V”字內,槽鋼焊接在承載梁上,承載梁帶有墊皮,可保證砝碼防滑,并起到很好的耐磨作用。
2、錳鋼板折彎而成樣式
這種結構式將10mm鋼板,折彎成大鈍角,坡度正好是圓形砝碼的切線夾角,承載梁內,承載梁固定在鋼板上,將鋼板用螺絲螺母與底板連接,這種結構開度比較大,利于砝碼的吊裝。

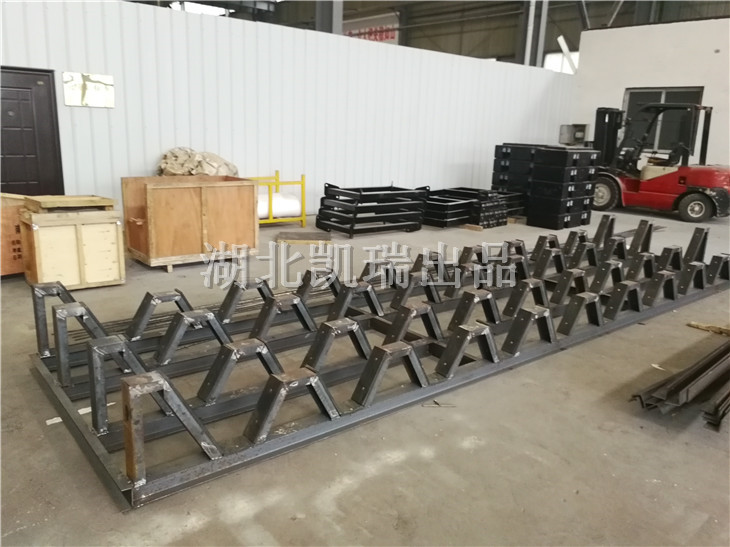

槽鋼焊接砝碼固定架

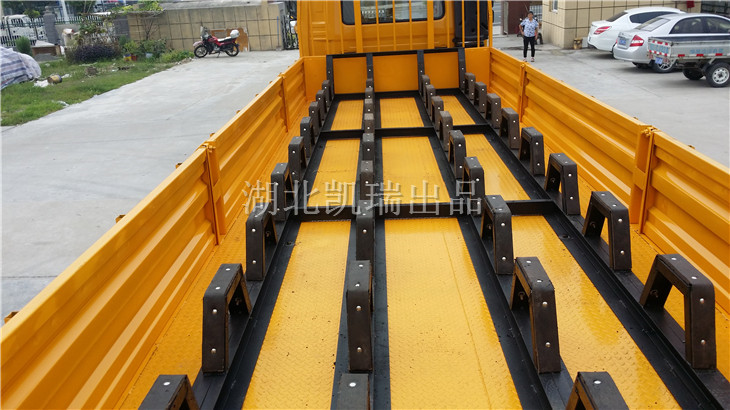

未裝配的砝碼固定架

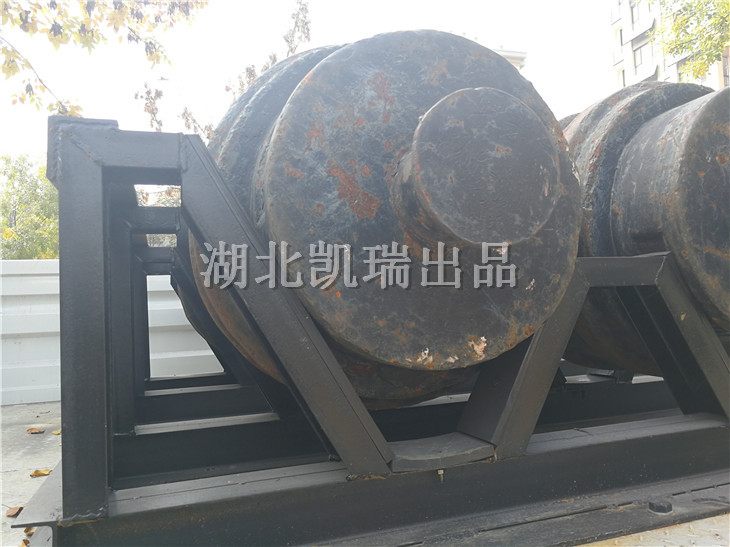

單個圓形砝碼落于砝碼架內細節

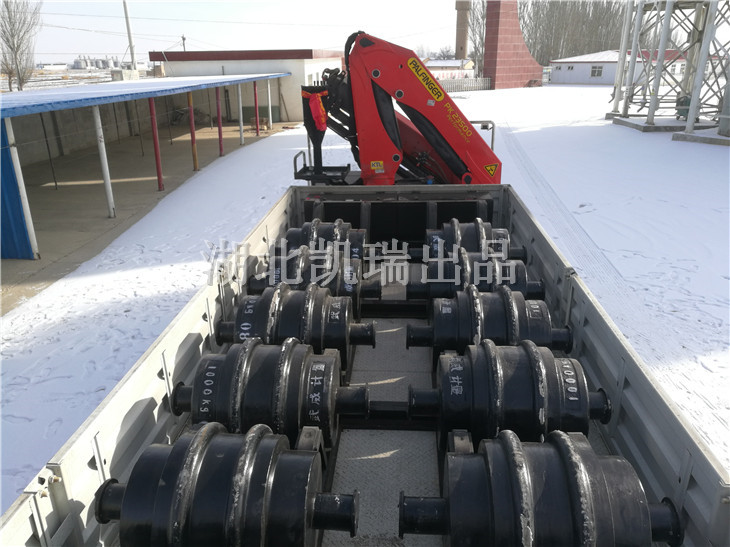

圓形砝碼裝載在固定架內

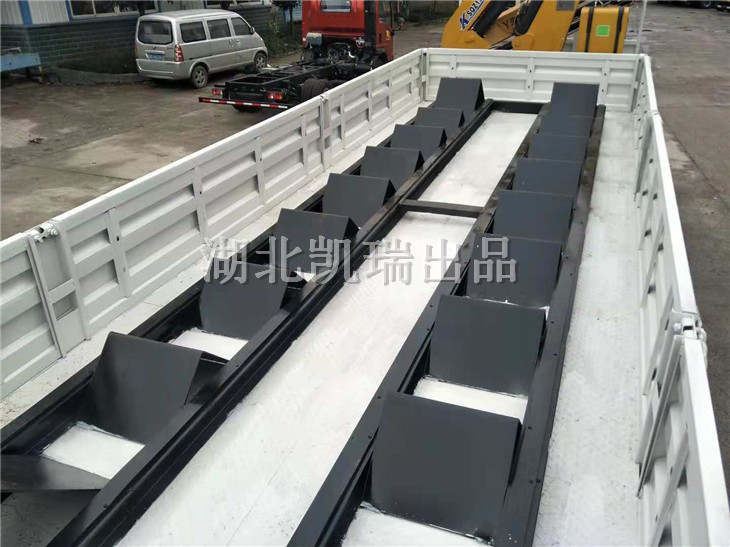

折彎板形成的圓形砝碼固定架

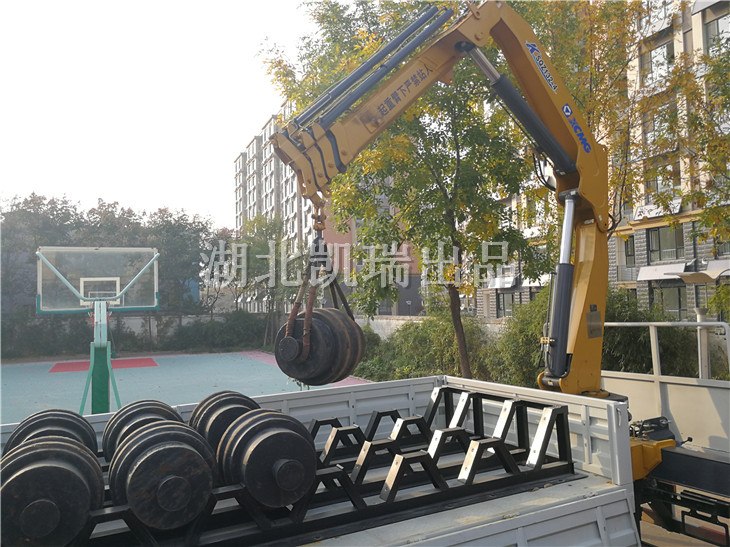

圓形砝碼架整體樣式

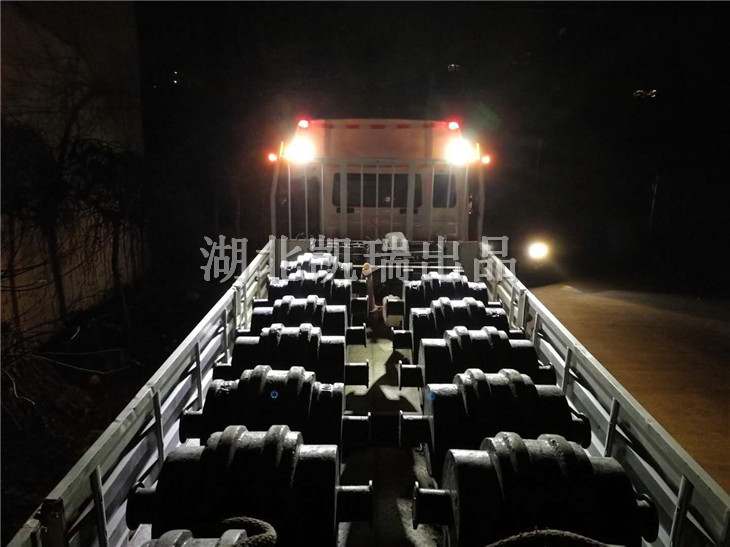

砝碼裝載在固定架內夜間狀態
